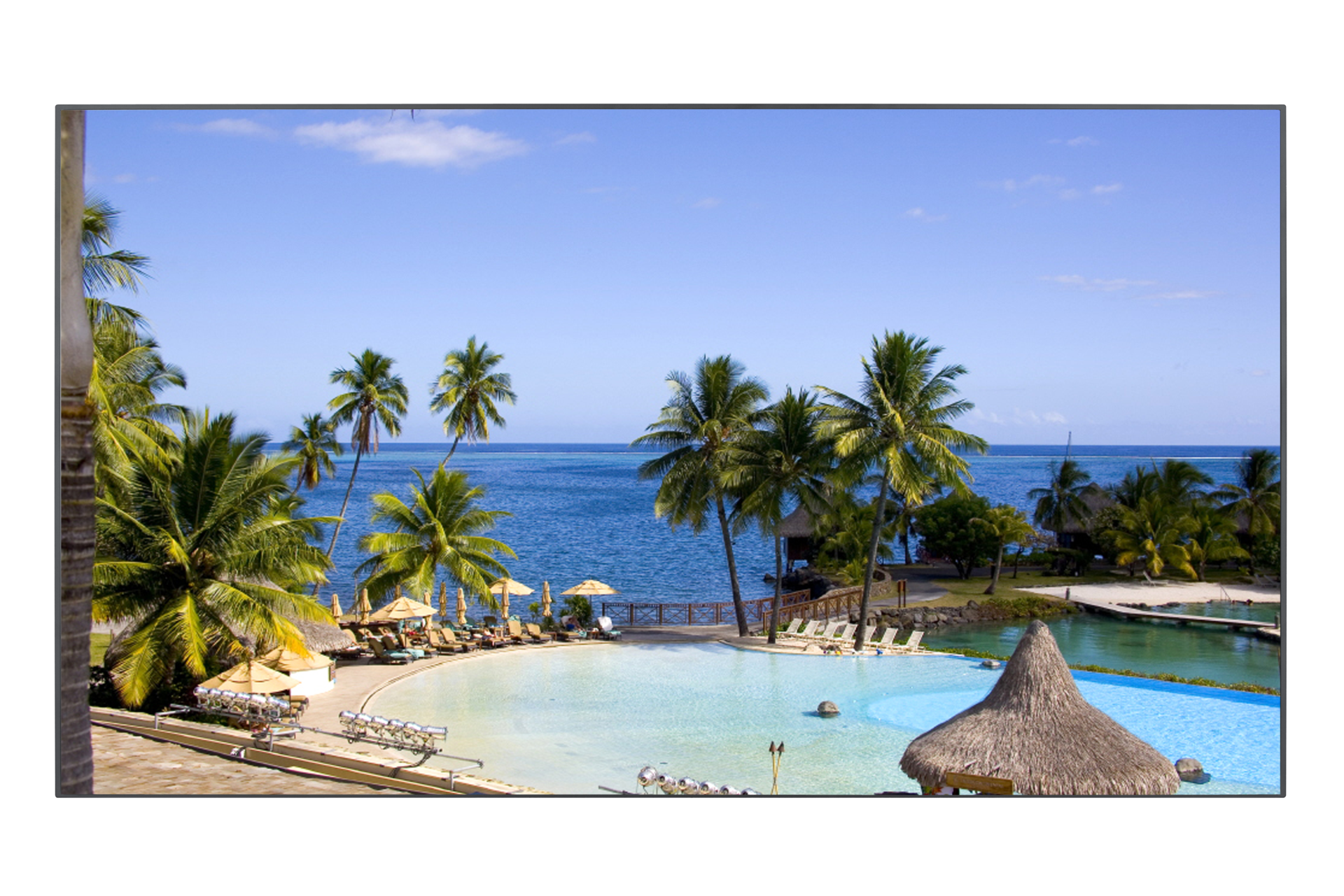

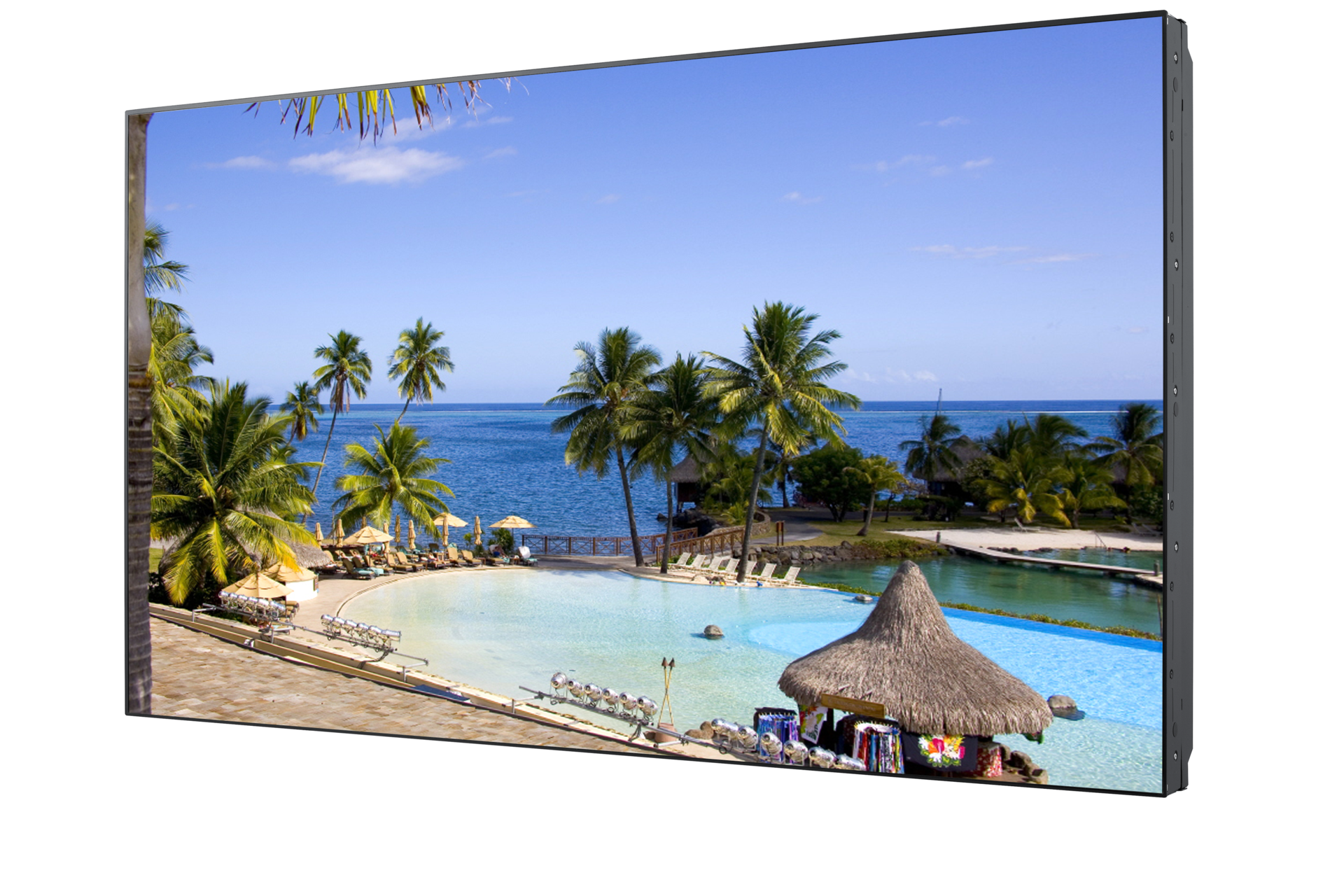

UD46A (販売終了)

直下型LEDバックライト搭載、省エネ・エコ設計の46型ディスプレイ。
スーパースリムベゼル5.5mm(マルチ構築時)、奥行き96mmを実現。
内蔵コントローラ機構 Slim SIM(Slot-In-Module)をオプションで採用し、ハイエンドとローエンドの2タイプからお選び頂けます。

バッテリーリサイクルの責任

  • "バッテリーと蓄電池に関する欧州指令は、バッテリーが環境に与える影響を最小限に抑えることを目的とするもので、原料の回収を働きかけています。英国では、バッテリーと蓄電池 (充電式バッテリー) のリサイクルに関する規制が 2009 年に導入されました。廃棄バッテリー条例では、英国の使用済み携帯用バッテリーの回収 / リサイクル率を 2007 年の3% から 2012 年までに 25%、2016 年には少なくとも 45% と大幅に高めることを目指しています。"

  • 製品または製品パッケージのバッテリー記号は、一般家庭ゴミと一緒に廃棄してはならないことを示すものです。使用済みバッテリーをリサイクルできるように指定の回収場所で処分することは、消費者の責任です。廃棄時にバッテリーを別途に回収すれば、天然資源の保全に役立ち、環境と健康を保護する方法でリサイクルすることができます。バッテリー リサイクル センターの完全なリストは、次のサイトで入手できます:www.recycle-more.co.uk

  • バッテリー指令の対象となるサムスン製品はすべて、英国のバッテリーと蓄電池の要件に準拠しています。SAMSUNG Electronics (UK) Ltd は国内法に従い、認可バッテリー メーカーのコンプライアンススキームに加盟しています。このスキームがサムスンに代わってバッテリーの回収・処理・処分を行います。

UD46A (販売終了)

機能

  • スーパースリムベゼルを実現
  • 直下型LEDバックライト搭載、スリム&エコフレンドリー設計
  • 高解像度フルHD(1920×1080)対応
  • マルチディスプレイ構築機能標準装備

スーパースリムベゼルを実現

スーパースリムベゼルを実現
マルチスクリーン構築時のベゼル幅は、僅か5.5mmの最薄ベゼルを実現。ディスプレイ間のつなぎ目を感じさせない、より自然な映像表現が可能になります。さらにベゼル幅に相当する信号を自動補正する内蔵機能により、画面のつなぎ目をスムーズにつなげた表示にします。

直下型LEDバックライト搭載、スリム&エコフレンドリー設計

直下型LEDバックライト搭載、スリム&エコフレンドリー設計
直下型LEDバックライト搭載により700cd/㎡の高輝度を実現しながらも従来のCCFLバックライトに比べて輝度ムラを抑えています。さらに当社従来製品※より消費電力約36%、奥行き(厚さ)約25%、重量約32%を削減しました。また、水銀非含有で廃棄時にも考慮した環境に優しいエコ設計です。※当社従来製品:550DX

高解像度フルHD(1920×1080)対応

高解像度フルHD(1920×1080)対応
フルHD対応の高解像度:1920×1080液晶パネルを搭載。Slim SIM※1を設置し、MagicInfo VideoWallソフトウェア※2を活用すればホストPC以外は外付け機器無しで超高解像度表示(例:QFHD 3840×2160、2×2の4面マルチ)を簡易に実現できます。高精細な画像を大画面で容易に再現できます。 ※1.SIMは、Slot-In-Moduleの略称です。 ※1.2.オプションになります。

マルチディスプレイ構築機能標準装備

マルチディスプレイ構築機能標準装備
DVIデイジーチェーン機能と内蔵ビデオウォール機能(最大10×10)を標準搭載により、マルチディスプレイ環境が容易に構築できます。DVI-Dケーブルを通じたデジタル信号によるデイジーチェーン接続では、最大100台までの信号伝達が増幅器を必要とせず可能になります。

遠隔操作による複数モニター一括管理

遠隔操作による複数モニター一括管理
遠隔操作専用のRJ45コネクタやRS232Cコネクタを装備。標準添付のマルチディスプレイコントロールソフトウェアをインストールした1台のホストPCから簡単なユーザーインターフェイスで電源ON/OFFや入力ソース切替えなどを遠隔一括管理・操作できます。ソフトウェア上のワンクリック操作により、各々のディスプレイを個別認識して管理・操作するためのIDを自動的に割り振ることも可能です。さらに、IR(赤外線通信機能)のデイジーチェーン接続により、1つのセンサーですべての機器をリモコン操作することもできます。多彩な運用スタイルにお応えします。

短時間設置を実現するインターロッキングディスプレイ機構や専用壁掛け金具

短時間設置を実現するインターロッキングディスプレイ機構や専用壁掛け金具
オプションの専用自立スタンドを使用すれば、本機のインターロッキング(相互連結)機構を活用し、自立型マルチスクリーンの組立てや撤去作業が短時間でできます。また、最大40の全面折り曲げ設置対応により、設置の自由度が広がり、様々な用途でお使い頂けます。さらに、高さや表面合わせの微細な調整ができ、マルチ設置時の1台毎の保守メンテナンス性を確保し壁掛け設置用のオプション金具もお選び頂けます。

内蔵コントローラ機構 Slim SIM採用(オプション)

内蔵コントローラ機構 Slim SIM採用(オプション)
サムスン電子独自開発の厚さ32mmスリム設計Windowsコントローラを背面内部にスロットイン機構方式で設置可能です。専用接続ポートにより、映像信号や音声信号、制御信号・監視情報のデータをディスプレイ本体とコントローラ間を1本のケーブルでやり取りができ、電源オン・オフの管理等を一体型製品のように行うことができます。 CPUとグラフィックスコアを統合したAPU(Accelerated Processing Unit)を採用。 グラフィックス性能を大幅に向上したRadeon HD 5000/6000ベースのGPUを搭載。さらにグラフィックスや動画に再生時に段階的に電力供給を制御する機能や、負荷が軽いときに自動で動作周波数を引き上げる機能を搭載。これらの機能を組み合わせることでシステム全体の低消費電力化を実現します。 ※SIMの着脱は当社指定の専門技術者のみ対応可能です。 ※SIMとSBBは同じ製品です。ケージングを外してディスプレイ内蔵スロットに挿入して使う場合SIMとなります。

運用の幅を広げる豊富な機能

【画面焼きつき防止機能】 4種類の画面焼きつき防止機能を搭載。静止画を長時間表示する場合でも、液晶パネルの負担を低減、焼きつきを防止することができ、耐久性を確保できます。 【同時画面表示機能】 2つの画面を同時に表示することで、様々な情報を同時に提供できます。 Picture In Picture:親画面/子画面の同時表示機能 Picture By Picture:左右同時画面表示機能 【パワーオンディレイ機能】 複数のモニター設置時、ブレーカーから電源投入する際の過電流を防止するため、各モニターの起動時間を0~50秒の範囲で遅延設定可能です。 【入力自動切り替え機能】 最後に入力設定された映像信号がない場合、すべての入力ソースの信号を自動検知し入力信号のあるソースを自動選択します。入力信号の切り替えの手間の軽減や、万一のシステム障害発生時のブラックアウトを回避することが可能です。 【タイマー設定 「スマートスケジューリング機能」 搭載】 電源ON/OFF、入力信号、音声ボリュームをタイマー設定できる「スマートスケジューリング機能」を装備。日付とオンタイム・オフタイムの時刻を特定した設定、または1 回のみ、 毎日、 月~金、 月~土、 土~日の中から設定が可能です。 【自動輝度調整機能】 標準で搭載された輝度センサーでは周囲の環境光の明るさにより液晶ディスプレイの輝度を自動調整することができ、夕方から夜間の消費電力の削減を実現します。輝度センサーは赤外線センサーと共通のデイジーチェーン接続により、マルチディスプレイ設置時も一つのセンサーから一括で調整可能です。 【ロック機能】 本体コントロールロック:本体の電源ボタンや入力切り替えを使えなくして誤作動を防止します。 リモコンロック:リモコンからの操作を無効にする機能です。

技術仕様

UD46A

ディスプレイ

  • サイズ
    46型
  • 画素ピッチ
    0.53025 x 0.53025mm
  • 表示画面サイズ(横×縦)
    1018.08 x 572.67mm
  • コントラスト比(ダイナミック コントラスト比)
    3500:1(10,000:1)
  • 輝度
    700 cd/m2
  • 視野角(水平/垂直)
    178°/178°
  • 応答速度
    8ms
  • 最大表示色
    約1,677万色
  • 画面調整機能
    OSD
  • 最大解像度
    1920x1080

入力信号

  • PC映像信号
    アナログ/ デジタル
  • 水平走査周波数
    30 - 81kHz
  • 垂直走査周波数
    56 - 85Hz
  • 最大ドットクロック
    148.5MHz
  • 最大解像度
    1920x1080
  • 解像度
    VGA,SVGA,XGA,WXGA,SXGA,UXGA, 1920x1080, ※UXGAは、簡易圧縮表示
  • 同期信号
    セパレート H/V、コンポジット、SOG
  • コントロール
    RJ45, RS232C
  • プラグアンドプレイ
    DDC 2B

その他のスペックを表示

入力端子

  • PC入力端子
    ミニD-sub 15ピンx1, DVI-D(HDCP対応)x1, Display Portx1
  • 映像入力端子
    コンポジットx1, HDMIx2,ミニD-sub 15ピン(コンポーネント信号含む)x1
  • オーディオ入力端子
    RCA(L/R)x1 , ステレオミニジャックx1
  • コントロール入力端子
    RJ45x1, RS232Cx1

出力端子

  • PC出力端子
    DVI-D(Loop-out)x1
  • 映像出力端子
    ステレオミニジャックx1
  • コントロール出力端子
    RS232Cx1
  • 電源出力端子
    5V(セットバックボックス用) ※日本向け非対応

外部センサー端子

  • 外部センサー端子
    ステレオミニジャック(IR in/out)

スピーカー

  • スピーカー
    -

消費電力

  • ON(動作時)
    220W(最大) / 175W(標準)
  • 省電力モード
    1W未満
  • 待機モード
    1W未満

適合規格等

  • 安全規格
    電気用品安全法/UL/CSA
  • EMC
    VCCIクラスB/FCC/CE
  • 消費電力
    国際エネルギースタープログラム 5.0 / VESA DPMS
  • その他
    RoHS指令/J-MOSSグリーンマーク/グリーン購入法

VESA規格

  • VESA規格
    600 x 400mm

外形寸法

  • 製品外形寸法(幅×高さ×奥行)
    1023.8mm x 578.4mm x 96.0mm

重量

  • 重量
    18.0 kg

使用環境条件

  • 温度
    0 - 40℃
  • 湿度
    10 - 80%

本体色

  • 本体色
    ブラック

コントローラー

  • コントローラー
    Slim SIM(オプション )※SBB-D16AX2 / SBB-Q32AX4 / SBB-Q32AV4の3タイプよりお選びいただけます。

保証

  • 保証
    1年

付属品

  • 付属品
    クイックセットアップガイド、保証書、アプリケーションCD、ミニD-sub 15ピンケーブル、電源コード、リモコン、単4電池x2、脱着式センサー(リモコン・輝度)

SLIM SIM仕様(オプション)

  • 型番
    SBB-D16AX2
    SBB-Q32AX4
    SBB-Q32AV4
  • OS
    【SBB-D16AX2】Windows Embedded Standard 2009
    【SBB-Q32AX4】Windows Embedded Standard 2009
    【SBB-Q32AV4】Windows Embedded Standard 7
  • プロセッサー
    【SBB-D16AX2】AMD Dual Core A4-3310M, 最大2.5GHz/定格2.1GH(2MB L2キャッシュ)
    【SBB-Q32AX4】AMD Quad CoreA8-3510M, 最大2.5GHz/定格1.8GH(4MB L2キャッシュ)
    【SBB-Q32AV4】AMD Quad CoreA8-3510M, 最大2.5GHz/定格1.8GH(4MB L2キャッシュ)
  • ハードディスク
    【SBB-D16AX2】フラッシュSSD 16GB
    【SBB-Q32AX4】フラッシュSSD 32GB
    【SBB-Q32AV4】フラッシュSSD 32GB
  • メインメモリ
    【SBB-D16AX2】DDR3 2GB
    【SBB-Q32AX4】DDR3 4GB
    【SBB-Q32AV4】DDR3 4GB
  • グラフィックスコントローラー
    【SBB-D16AX2】 AMD RADEON HD 6480G (APU内蔵グラフィック)
    【SBB-Q32AX4】AMD RADEON HD 6620G(APU内蔵グラフィック)
    【SBB-Q32AV4】AMD RADEON HD 6620G(APU内蔵グラフィック)
  • グラフィックスビデオメモリ
    1 GB(専用メモリ 512 MB + 共有メモリ 512 MB)
  • グラフィックス 解像度
    640 x 480 - 1,920 x 1,080 / 約 1,677 万色
  • インターフェイス USB
    USB 3.0 x 2、USB 2.0 x 2
  • インターフェイス ネットワークコントローラー
    10/100/1000BaseT Ethernet(RJ45)
  • インターフェイス ビデオ出力
    DisplayPortx2(MagicInfo OUTx1、標準DisplayPortx1)、RS-232Cx1
  • 再生可能ファイル(工場出荷時)
    MPEG1 / HTML/WMV / MP3 / JPEG / BMP / GIF / PNG/TXT/RTF/swf(ただし、Flash Player10.2で再生可能なものに限られます。)
  • アプリケーションソフトウェア(工場出荷時)
    Internet Explore 7.0, Windows Media Player 11, Windows Remote Desktop Protocol, MagicInfo Pro Client, Adobe Flash Player10.2
  • 外形寸法 (WxHxD)
    310.0 x 219.0 x 32.0 mm
  • 重量
    1.8 kg
  • 消費電力
    70 W
