오늘날 빌딩관리 시스템은 시스템 간 통합을 통해 빌딩 내 효율성 및 운영 최적화를 추구하는 방향으로 전개 중입니다.

b.IoT 솔루션
b.IoT 솔루션

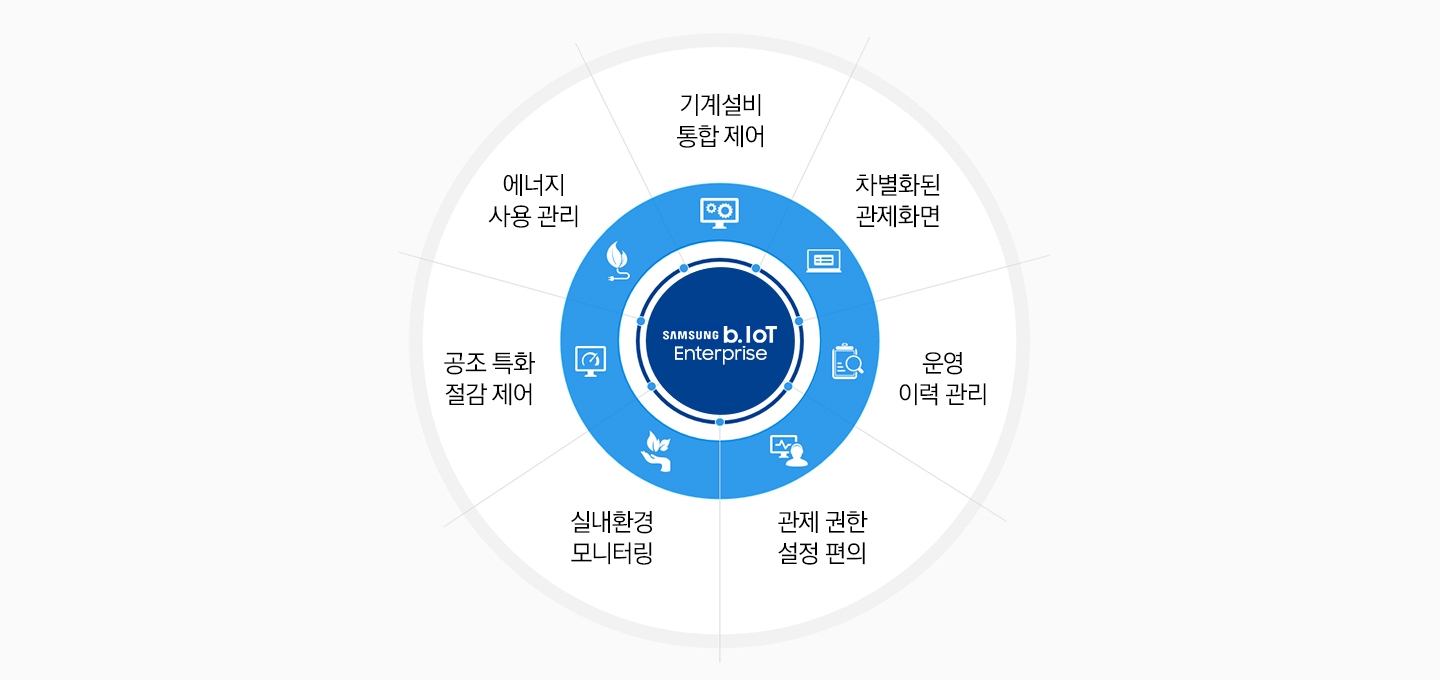

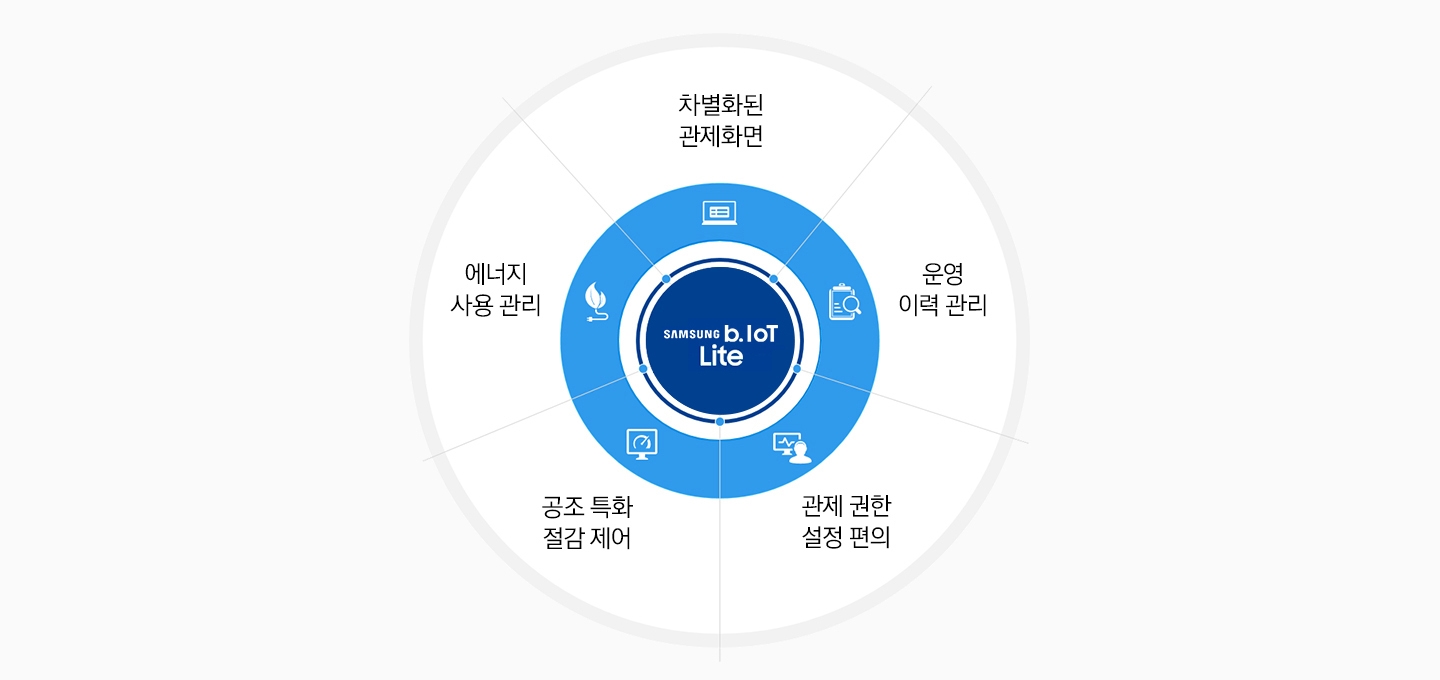

삼성 b.IoT는

공조/기계 전력, 조명, 네트워크, CCTV등의 무선화로 구축기간과 설치비용을 절약하고, 다양한 설비의 효율적 통합관리와 최적화된 에너지 효율 운전으로 운영비용을 절감시켜주는 솔루션입니다.

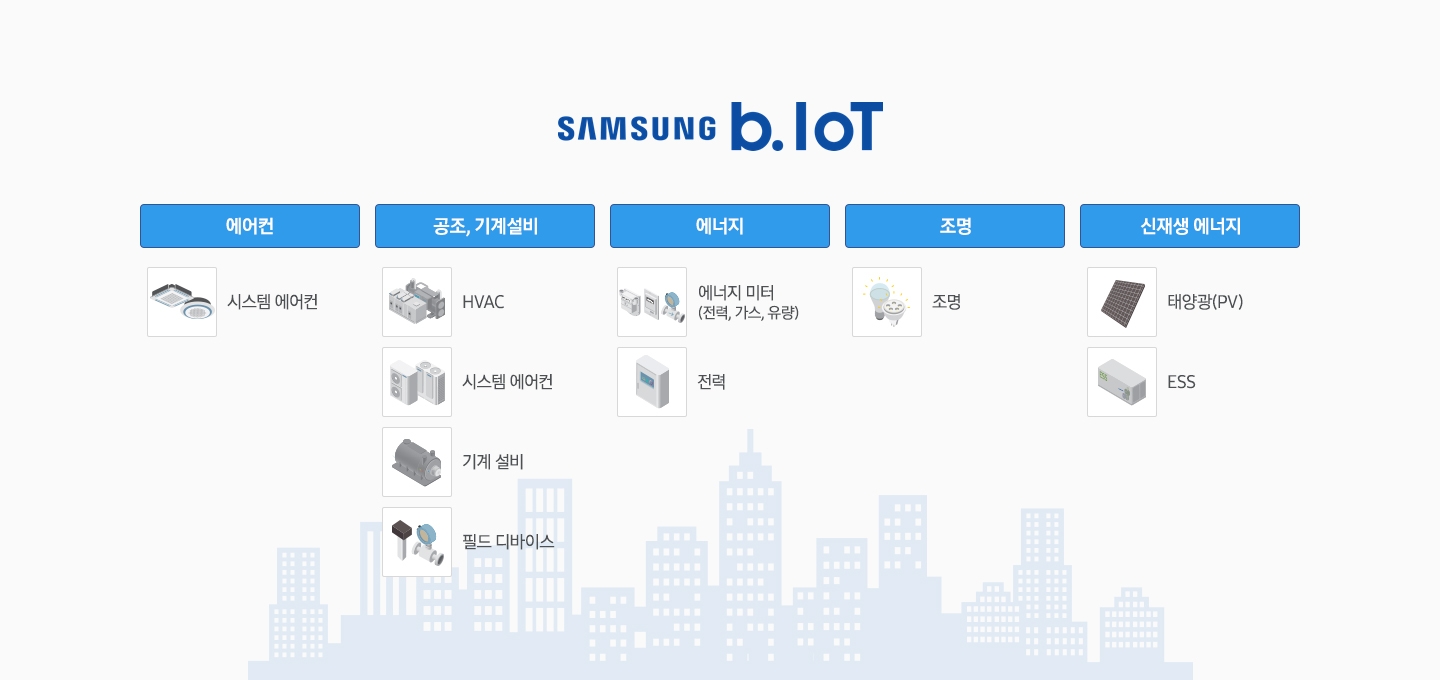

b.IoT 도식화 모습, HVAC/조명, 무선 네트워크, 에너지관리, Security를 설비/센서류와 3rd party 서비스 연동으로 구현된다는 모습
사물 인터넷(IoT) 기반의

1. 빌딩 자동 제어 솔루션
Intergrated BAS

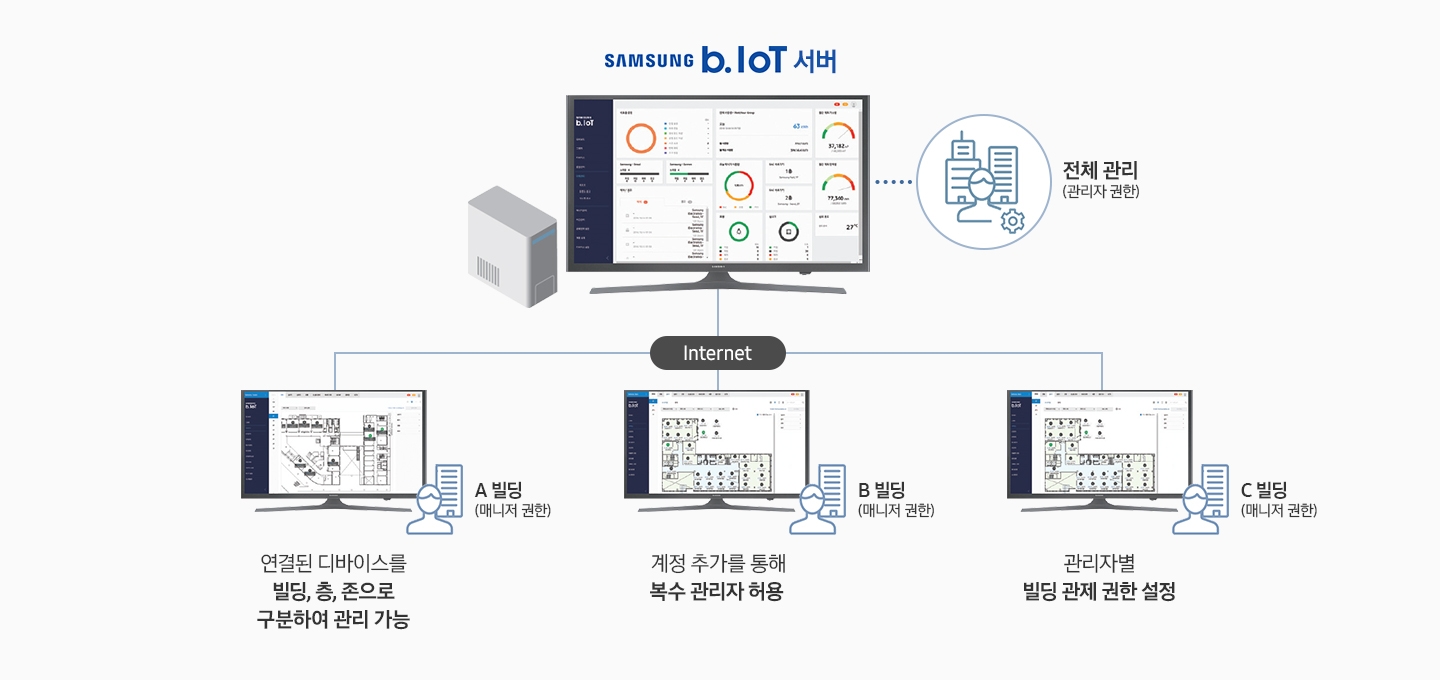

빌딩 내 주요 설비와 시스템을 효율적으로 통합 운영하여 빌딩 IoT를 실현합니다.

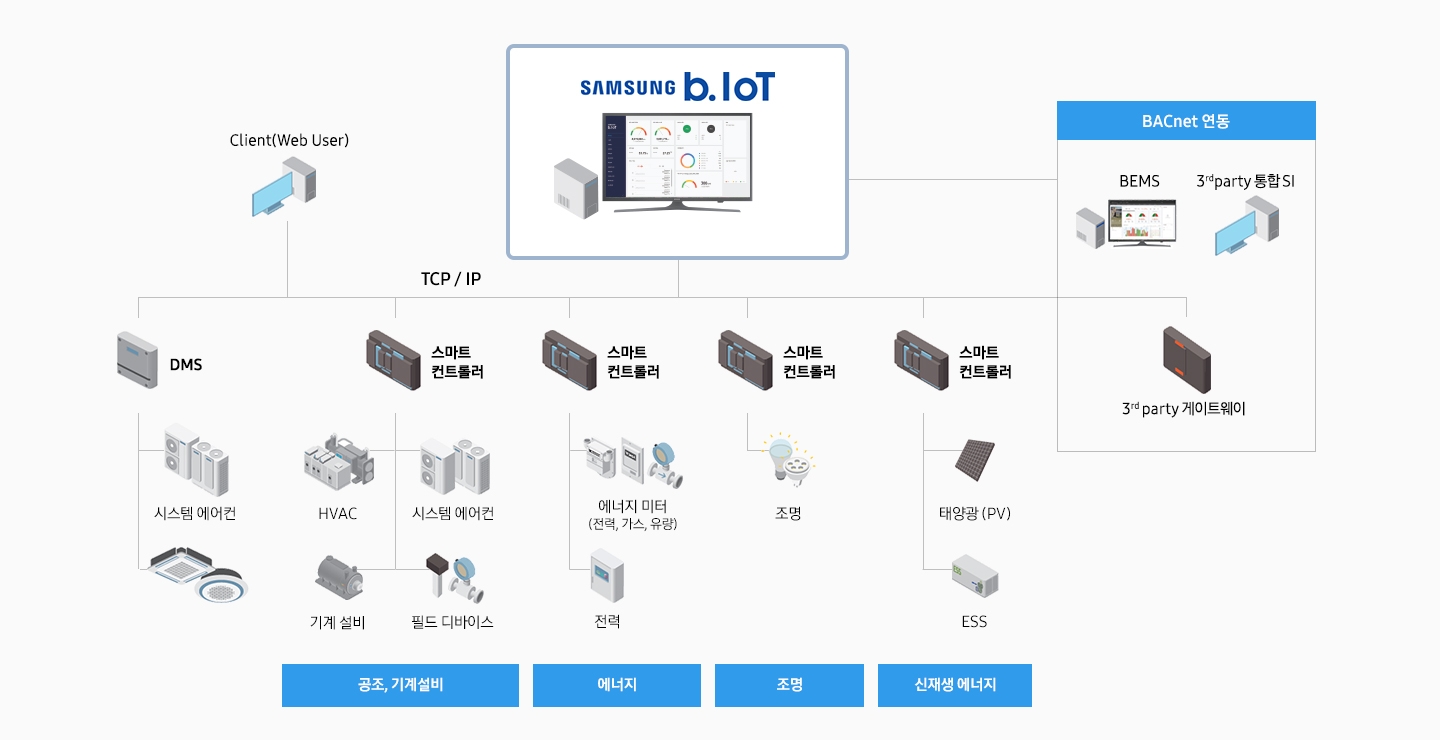

삼성 B.Iot는  BACnet의 스마트 컨트롤러를 통해 공조설비, 시스템에어컨, 조명, 전력, 필드 디바이스의 유무선 기반을 관리하며, IoTAP를 통해 CCTV, 온습도센서, Beacon장치, 웨어러블 무선 기반도 관리한다, Client Web user TCP/IP를 통해 전력, 보안, ESS, 조명, 기계설비, 센서, 태양광 Pv의 3rd party 시스템도 관리가능한 모습

확장성 및 호환성을 가진 Open Platform 제공


· WiFi, ZlgBee, 블루투스 등 무선 표준 프로토콜을 탑재한 무선 IoT AP를 기반으로 다양한 센서와 기기 무선 통합
· 빌딩 내 주요 설비 및 시스템 통합을 위한 BAC net, Modbus 등 표준 통신 프로토콜 지원
· 직관적인 Graphic & 로직 Editor를 탑재하여 다양한 솔루션에 대해 쉽고 빠르게 맞춤 UX 제공

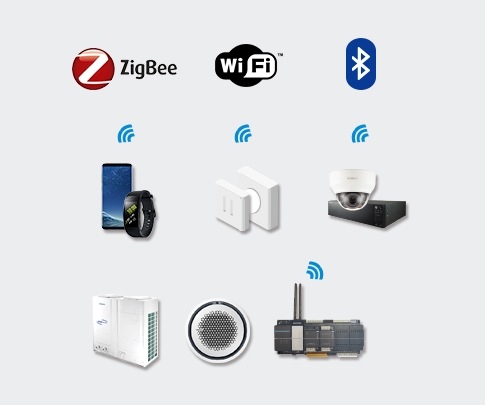

zigBee 아이콘, Wi-FI 아이콘, 블루투스 아이콘, 스마트폰과 기어 제품 통신 모습, Beacon 장치 통신 모습, CCTV, 공유기 통신 모습, 시스템 에어컨, 데스크탑 이미지

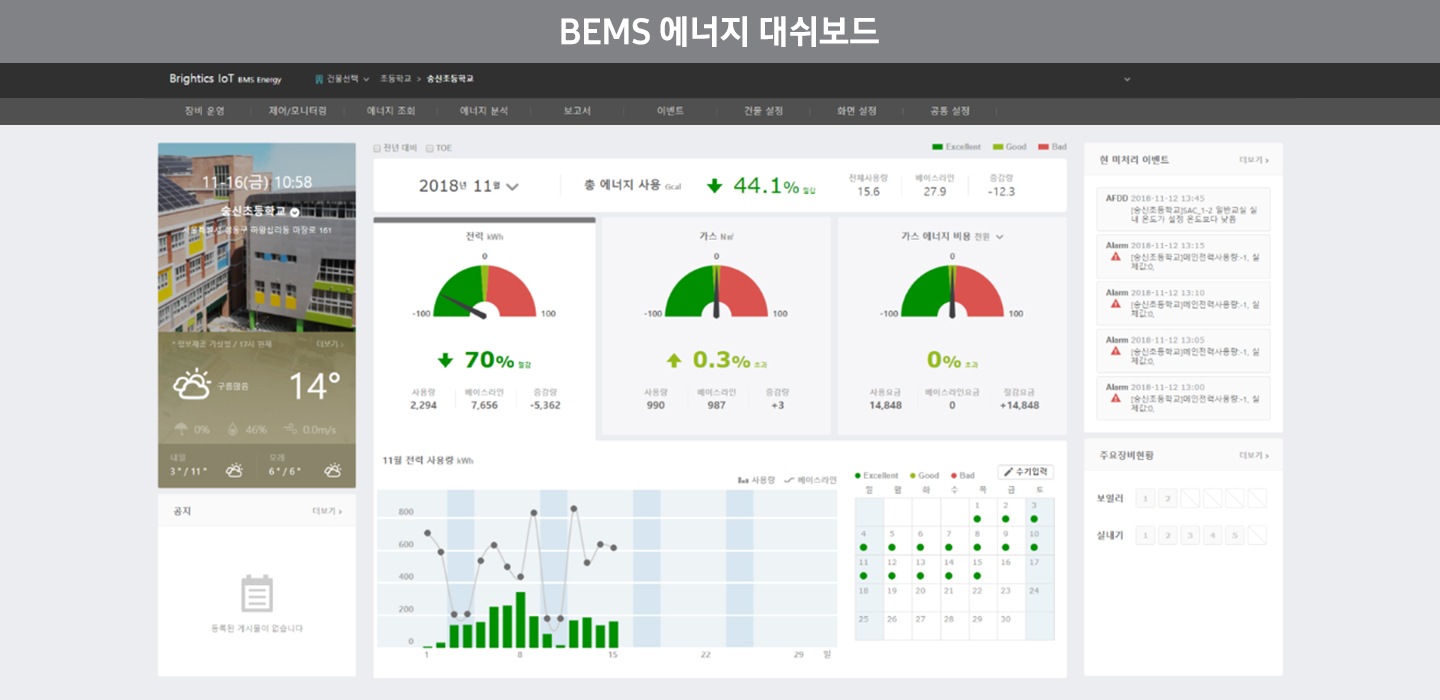

주요 기기의 운영 현황 대쉬보드


· 공조, 조명, 네트워크 등 주요 설비의 운영 현황 및 에너지 사용 현황 모니터링
· 주요 관제점 추이를 지속적으로 파악
· Card Type의 현황 데이터를 사용자 편의에 따라 다양하게 조합하여 표시 가능

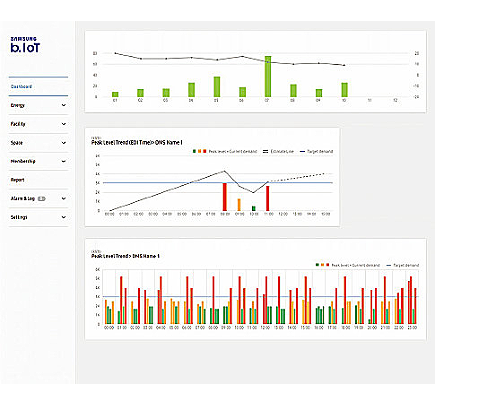

b IoT의 실행 화면으로 좌측에 메뉴가 보이고 우측에는 다양한 그래프 모습이 있음

위치 추적 솔루션으로 자산 관리 자동화 및 고가 자산 보호


· Beacon을 이용하여 건물 내 주요 자산의 위치를 실시간으로 파악
· 이동형 자산에 특정구역을 설정하여 구역 이탈 여부 실시간 모니터링

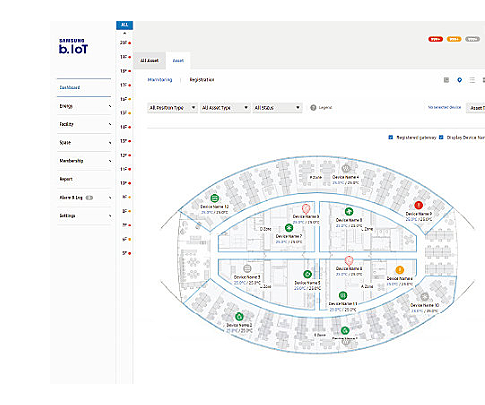

좌측에 bIoT의 메뉴가 보이고 우측에 설계도가 보임

빌딩 내 센서 및 Beacon 관리 기능

•무선 센서 관리 기능
- Map 상 센서의 설치 위치, 기기 이름. 연결 상태 등 현재 모니터링
- 무선 센서 제공 정보 표시( 예 : 온/습도)

•Beacon 관리 기능
- Map상 Beacon의 설치 위치, 연결 상태 등 현재 상태 모니터링
- Beacon 설정 기능 ( IoT AP Internal Beacon + External Beacon)
▶ 전송 신호 세기 및 주기, 위치 정보 (UUID, Major, Minor) 값 설정

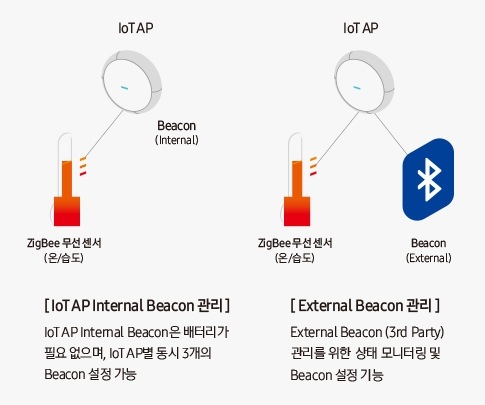

IoT AP Internal Beacon관리 : IoT AP Internal Beacon은 배터리가 필요 없으며,  IoTAP 별 동시 3개의 Beacon 설정 가능, External Becon관리는 External Beacon 3rd party 관리를 위한 상태 모니터링 및 Beacon 설정 가능

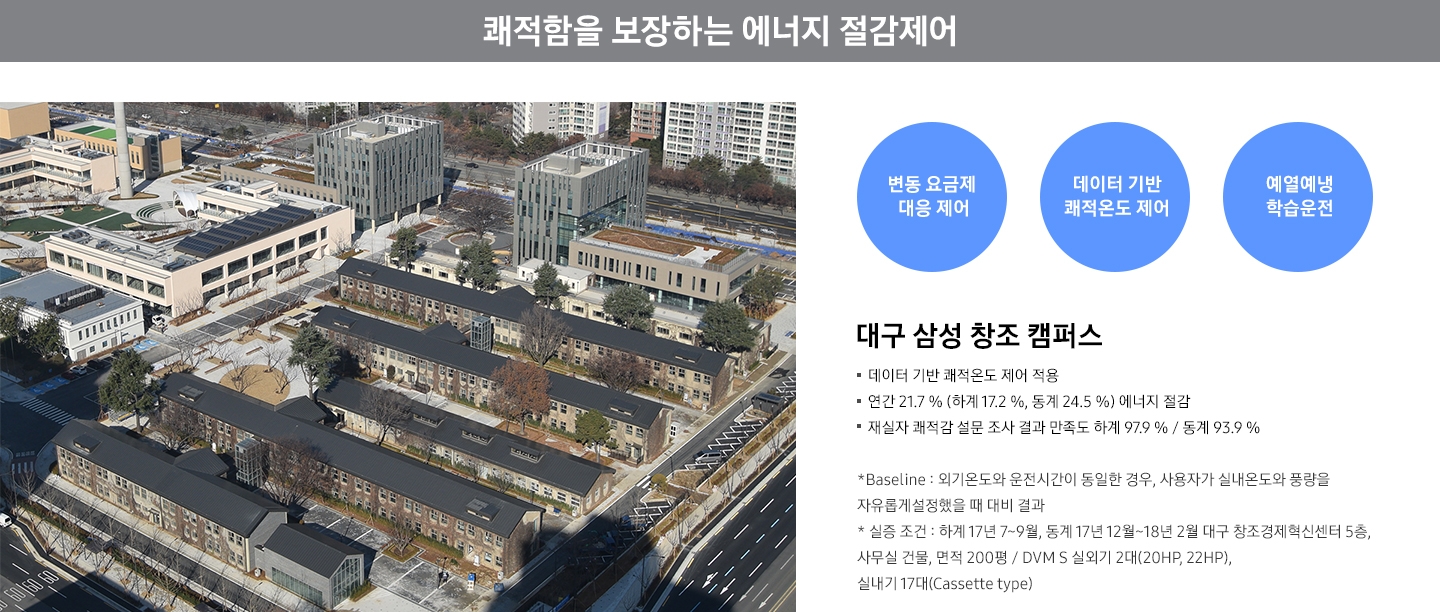

쾌적 제어는 물론 비용 절감까지

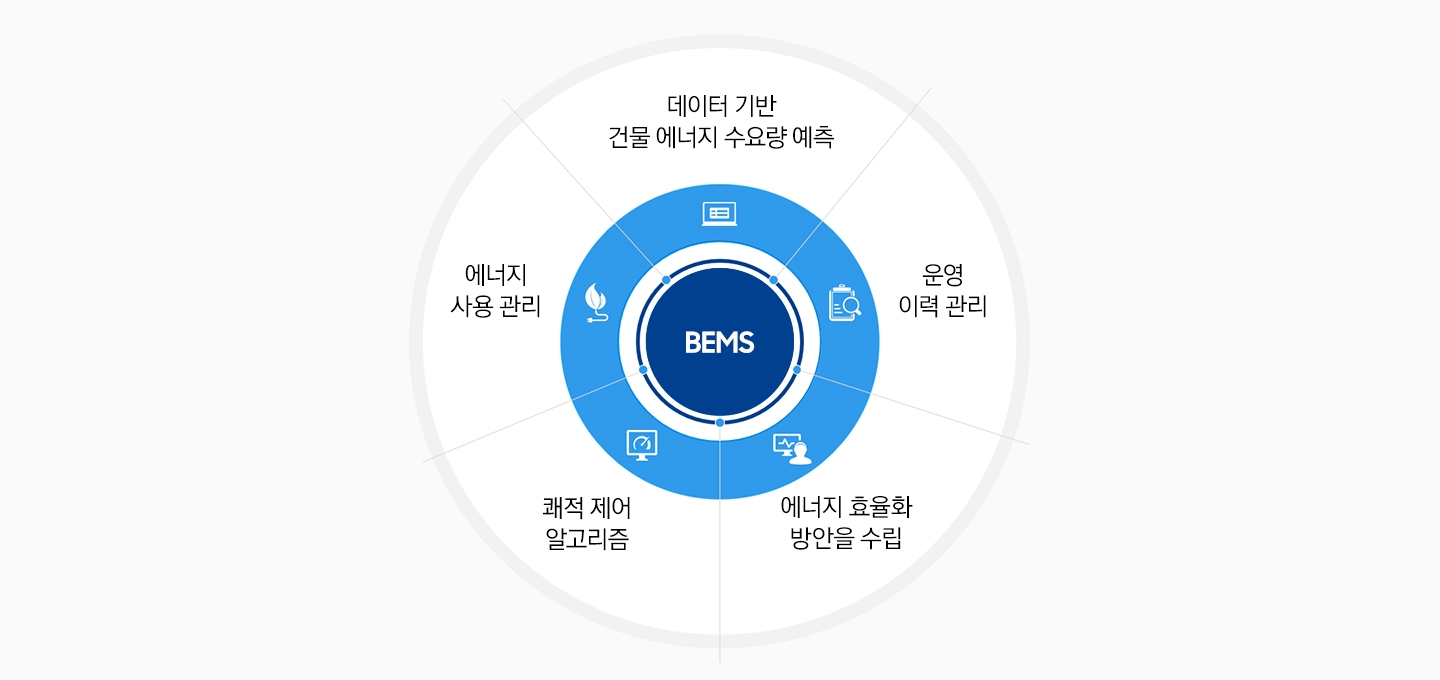

2. 지능형 에너지 절감
Energy Saving

에너지 데이터에 기반한 지능형 제어로 더욱 정밀한 에너지 절감을 실현합니다.

""

데이터 기반 쾌적 제어

· 8대 기후 데이터 분석을 통한 쾌적온도 산출 및 실내기 자동 설정
· 기후 및 Human인자를 (착의량, 활동량) 고려하여 적합한 냉난방 온도 산출로 과냉방/과난방 방지
· 실내 열 부하 기반의 스마트 풍량 제어로 언제나 쾌적한 환경 제공
· 데이터 기반 쾌적 제어에 의한 에너지 절감률 21.9 % 1)

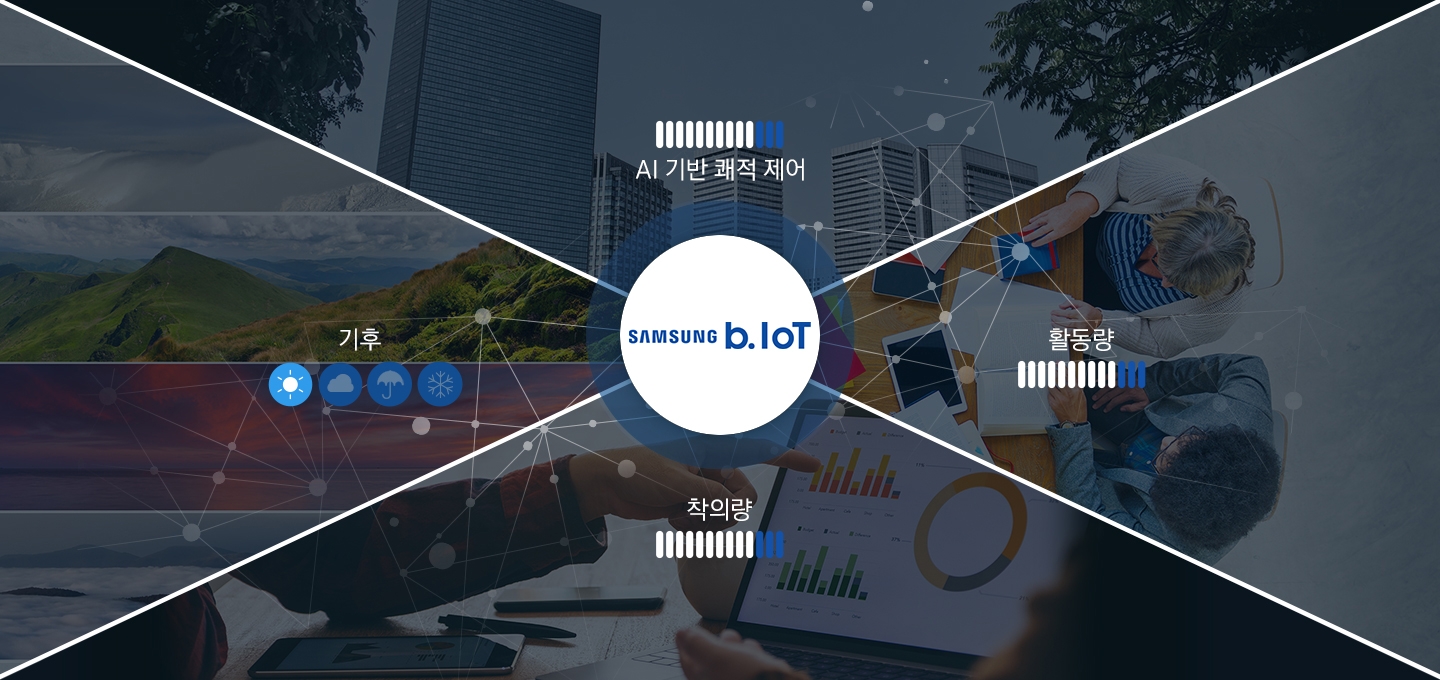

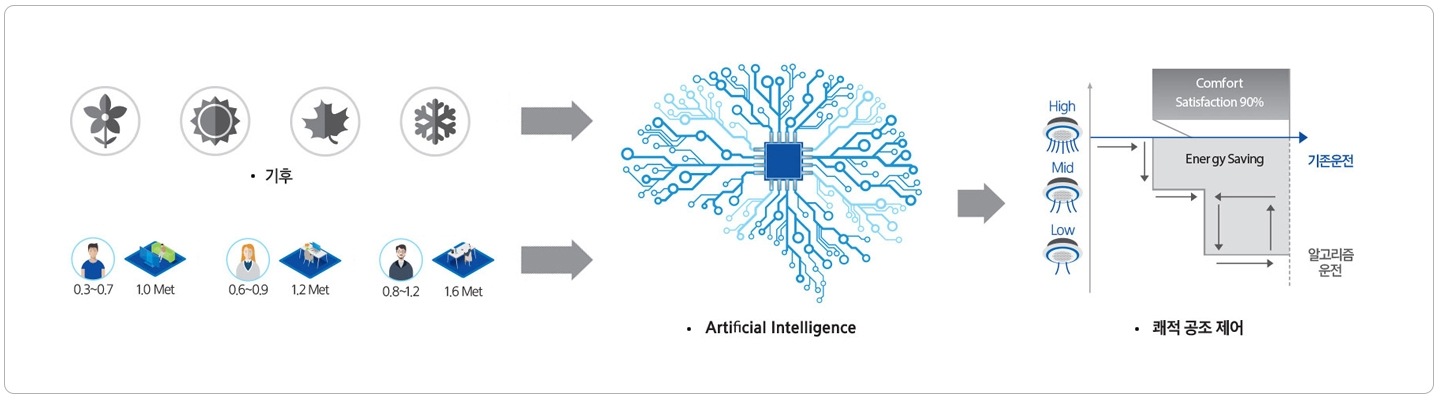

기후 및 사람인원과 넓이에 따라 Artificial intelligence 시스템으로 쾌적하게 공조를 제어할 수 있음을 보여주는 프로세스 이미지

 1) AI 기반 쾌적 제어 - 당사 자체 시뮬레이션 기준

시뮬레이션 Tool : Energy plus, 대상 건물 : 폴란드 바르샤바 Spire Tower (지하 2층, 지상 46층 중 1개 층(22층) 적용 , 층면적 470평)
특징 : 시무실, 기상데이터 : 바르샤바 기후 적용, 적용 시간대 : 06시~ : 06시~18시 기준
적용기기 : Office Zone 전체 73대 중 사무실 51대 (VRF 실외기 1대 , 실내기 51대)

재실 기반 쾌적 제어

· IoT AP를 통해 실내에 있는 사람들의 재실 및 밀집도를 파악하여 자동으로 온도, 습도를 조절하고, 조명 on/off가 가능하여 빛의 양에 따라 조명의 밝기를 제어
· 재실 지반 운전 최적화에 의한 에너지 절감률 8.2 % 2)


※2018년 도입 예정

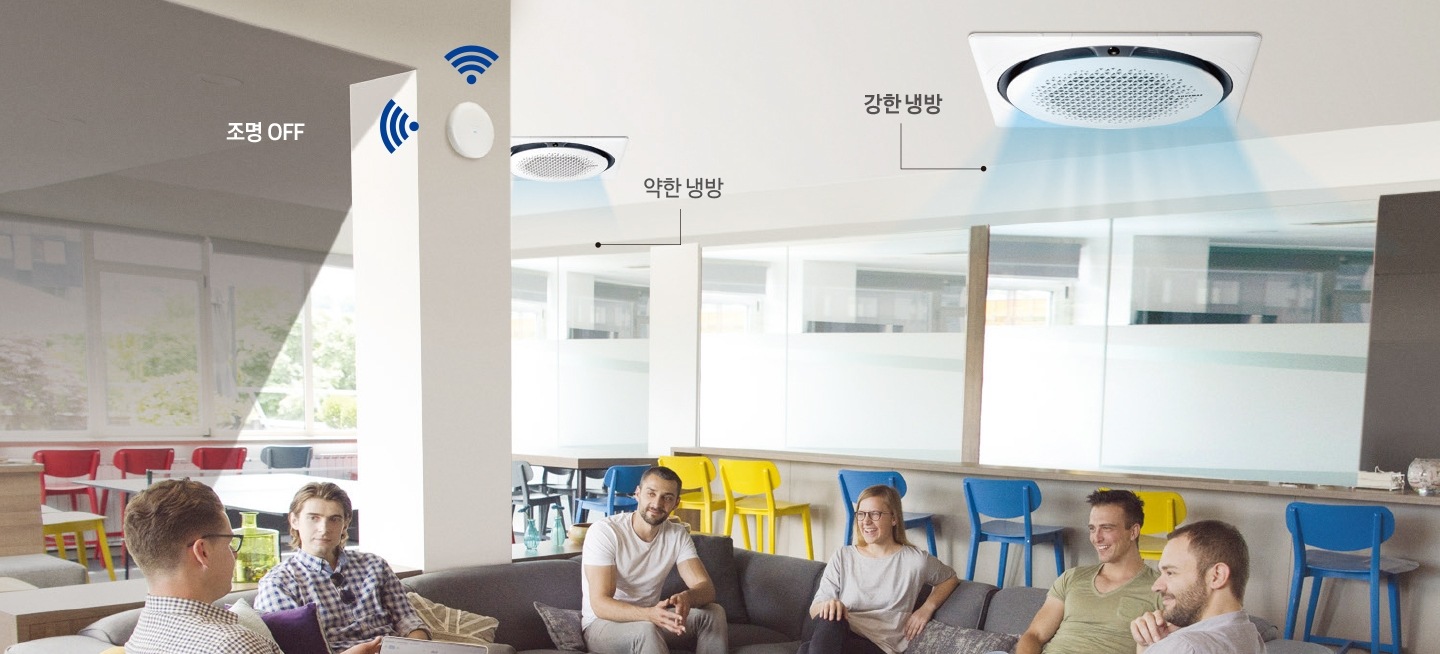

사람들이 여러명 모여서 이야기를 하고 있고, 벽에 있는 조명을 통신으로 OFF하는 모습과 천정의 시스템 에어컨이 사람이 많은 곳은 강한 냉방을 하고, 사람이 없는 곳은 약한 냉방을 하고 있는 모습

2) 재실 기반 쾌적제어 - 실증 조건

실증기간 16년 9월~17년 5월, 대상 건물 : 폴란드 바르샤바 Spire Tower (지하 2층, 지상 46층 중 1개 층(23층) 적용 , 층면적 470평)
특징 : 시무실, 기상데이터 : 바르샤바 기후 적용, 적용 시간대 : 06시~ : 06시~18시 기준
적용기기 : Meeting Zone 전체 56대 중 사무실 17대 (VRF 실외기 1대 , 실내기 17대)

학습 기반 예냉/예열 절전제외

· 공간 열 특성 학습 기반 예냉/예열 운전 시간 최적화
· 온도 변화, 공조기 설정 데이터 학습을 통한 목표 온도 도달 시간 예측
· 학습 기반 운전 최적화에 의한 에너지 절감률 9.5% 3)

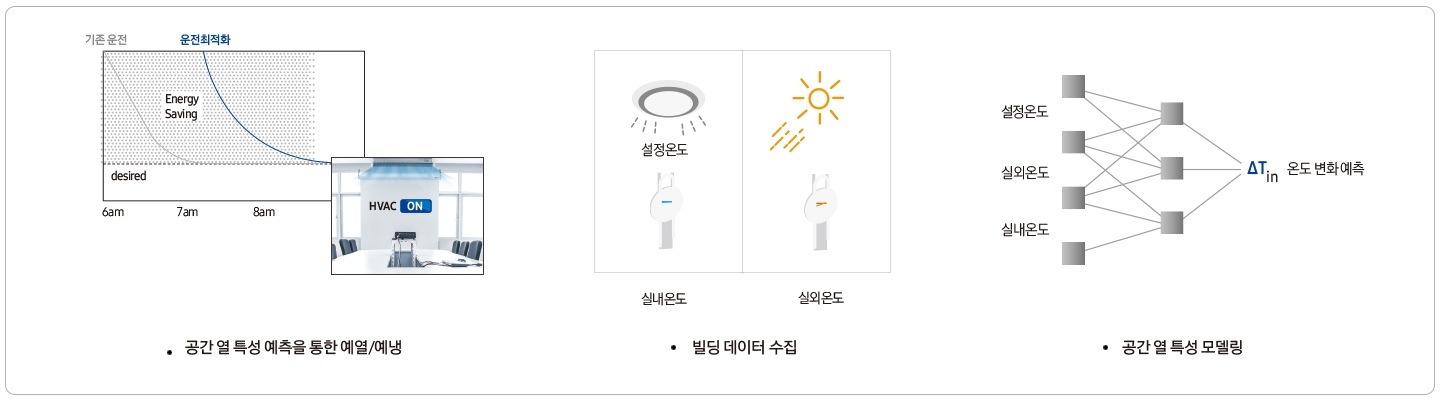

공간 열 특성 예측을 통한 예열 예냉을 하는 그래프 모습과 빌딩 데티터를 수집하여 실외 온도에 따라 실내 설정된 실내 온도를 조절하는 모습, 공간 열 특성 모델링의 도식 모습

3) 학습기반 예냉/예열 절전 제어 - 실증조건실증

기간 16년 9월~17년 5월, 대상 건물 : 폴란드 바르샤바 Spire Tower (지하 2층, 지상 46층 중 1개 층(24층) 적용 , 층면적 470평)
특징 : 시무실, 기상데이터 : 바르샤바 기후 적용, 적용 시간대 : 06시~ : 06시~18시 기준
적용기기 : Office Zone 전체 63대 중 사무실 42대 (VRF 실외기 2대 , 실내기 42대)

변동 요금 대응 최적제어

· 시간대별로 변동하는 요금체계에 대응하기 위해 실내온도 및 실외기 성능을 적절히 제어하여 에너지 소비량과 운전비용을 절감
· 변동 요금제 대응 제어에 의한 에너지 절감 효과 25.3 % 4)

 

고효율 운전
실내부하를 계산하여, 부하에 따라 실외기 능력 제어

예냉·예열 운전
高 요금대를 대비한 예냉·예열 운전

변동 요금제 대응 제어
재실자의 쾌적감을 해치지 않도록 실내온도 서서히 변경하는 제어

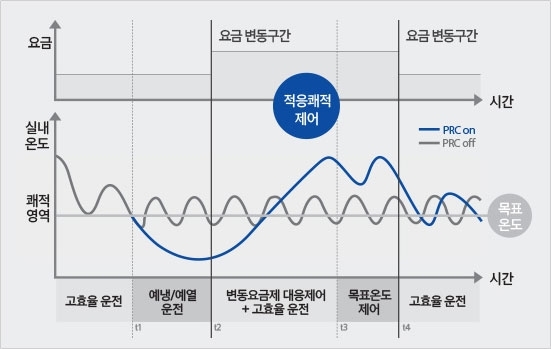

상단 그래프는 시간별 요금에 따라 요금 변동구간에 적응 괘적 제어에 대한 그래프 이며, 아래의 그리펴는 시간별 실내 온도에서 쾌적 영역의 목표 온도에 따른 Prc On, Off의 그래프 모습

4) 변동 요금 대응 최적제어 - 당사 자체 시뮬레이션 기준

대상 건물 : 표준 사무실건물(일본 건축학회 지정)
특징 : 시무실(위치 서울, 지상 10층 2500평)
적용기기 : Office Zone 전체 63대 중 사무실 42대 (VRF 실외기 2대 , 실내기 42대) 기상 데이터 : 서울 표준 기상데이터 (한국 태양 에너지 학회 제공), 적용기기 : DVM S

· 3rd party 인증 시험 결과 (INTERTEK, 2016.03) 5)

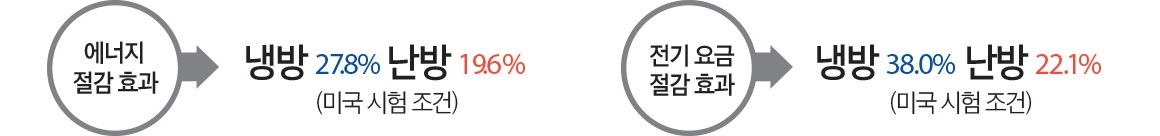

에너지 절감 효과가 냉방 27.8%, 난방 19.6% 되며, 전기 요금 절감 효과는 냉방 38.0%, 난방 22.1%가 됨. 미국 시험 조건

 5) INTERTEK 미국 시험 조건

① ASHRAE 90.1, Standard Cooling & Heating
  냉방 - 실외 : 31.7 ℃ / 22.8 ℃ (DB/WB), 실내 목표온도 : 24 ℃
  난방 – 실외 : 8.3 ℃ / 6.1℃ (DB/WB), 실내목표온도 : 21 ℃
② 적용 알고리즘 : 변동 요금제대응제어 + 고효율운전 + 적응쾌적 제어
③ 전기요금 : 미국 뉴욕시 변동요금 기준
④ 적용 장비 : DVM S

투자비 절감 및 강력한 무선 보안

3. 빌딩 기기간 무선통신
Wireless Connect

기존 유선 방식 대비 투자비 절감이 가능하며 차별화된 무선 안정성으로 강력한 보안환경을 제공합니다.

기존 빌딩 제어는 유선구성으로 설치 및 이동제약, 초기 투자비 과다 발생을 하는 것에 대한 도식화 이미지와 삼성 B.IOT는 무선구성으로 유선 제어방식 대비 15% 초기 투자비 절약가능하다는 도식 이미지 모습 (무선 구성은 대구 섬성 창조 캠퍼스 빌딩 구축 사례 무선 CCTV를 유선으로 치환 계산한 수치)

빌딩 기기간 무선 통신을 지원하여 투자비 절감

  · 주요 기기 무선화를 통해 케이블링 공사 절감 등 최대 15 %의 투자비 절감 가능

무선 기반 사용자 위치 추정 기술(IPS)

  · 무선랜 인프라 및 Beacon 활용한 저비용/고정밀 실내 위치 서비스 제공
  ※ IPS(Indoor Positioning Service) : 실내 위치 추적 서비스

강력한 무선 보안 환경 제공

  · IoT AP 내 무선 침입차단 센서 내장으로 안전한 무선 환경 구축
  · CCTV와 IoT AP 간 차별화된 무선 안정성으로 강력한 보안 환경을 제공

이동시에는 편리하게, 비상시에도 신속하게

4. 모바일 관제 Mobility

관제실과 모바일 기기가 동기화되어 모바일 기기에서도 관제실과 동일한 운영 환경을 제공하며, 이상 운전 및 비상 상황 시 신속하게 대응할 수 있습니다.

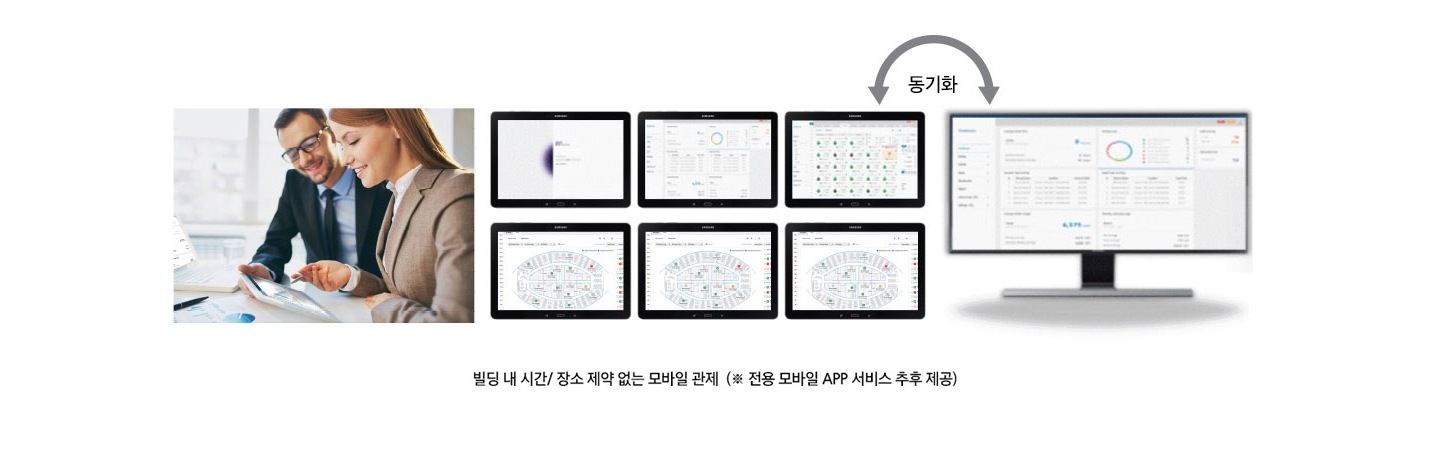

빌디 내 시간 장소 제약 없는 모바일 관제에 대하여 시스템과 태블릿이 동기화 되고 있는 모습과 사람들이 태블릿을 확인하고 있는 이미지, 전용 모바일 app는 서비스 추후 제공

모바일 환경에서도 PC와 동일한 제어 / 관리 화면 제공

  · WiFi 내 관리자 Web Portal 접속을 통해 PC와 태블릿 동기화
  · 모바일 기기를 이용한 원격관제로 편리한 기기 운영 및 관리 기능

비상 시 신속한 대응 가능

 · 이상 운전 및 비상 상황 시 모바일 기기를 통해 신속하게 대응
