Wie schließe ich den Frischwasserschlauch meiner Waschmaschine an?

Schau dir unser Hilfevideo zum Aufstellen der Waschmaschine an oder führe folgende Schritte aus, um deine Samsung Waschmaschine an die Wasserzufuhr anzuschließen:

Hinweis: Verwende für den Anschluss nicht mehrere, miteinander verbundene Frischwasserschläuche. Sollte der Schlauch zu kurz sein, verwende einen längeren Hochdruckschlauch. Bitte beachte bei der Verwendung von separaten Schlauchelementen, dass es sich um geeignete Hochdruckschläuche handelt.

1

Entferne den Adapter (B) vom anderen Ende des Frischwasserschlauchs (C).

Der Adapter und Frischwasserschlauch wird angezeigt.
2

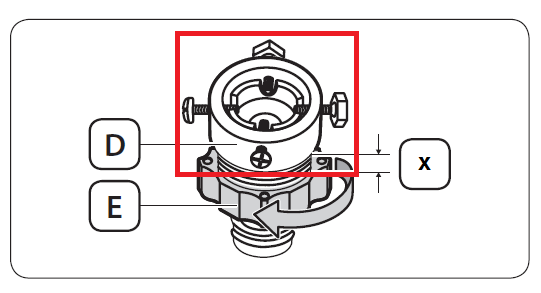

Löse die vier Schrauben am Adapter (D) mit einem Kreuzschlitz-Schraubendreher. Halte den Adapter (D) fest und drehe den Feststellring (E) in Pfeilrichtung, bis eine ca. 5 mm große Lücke (x) entsteht.

Die Schrauben des Adapters sind markiert.
3

Schließe den Adapter an den Wasserhahn an. Ziehe dazu den Adapter nach oben, während du die Schrauben festdrehst. Ziehe den Adapter anschließend fest, indem du den Feststellring (E) in Pfeilrichtung drehst.

Es wird gezeigt, wie der Adapter am Wasserhahn angeschlossen wird.
4

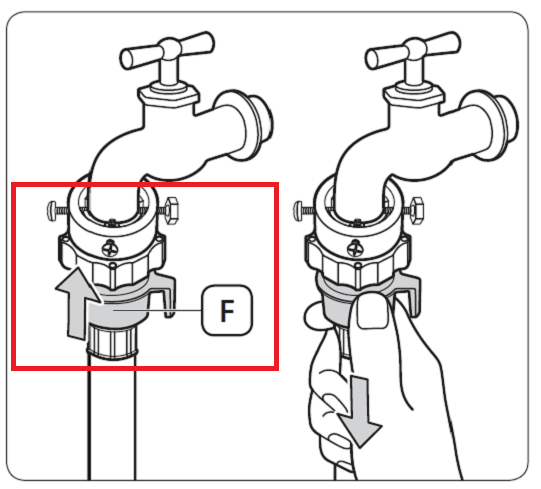

Schließe den Frischwasserschlauch an den Adapter an. Wenn du das Anschlussstück des Schlauchs () in den Adapter drückst, rastet der Schlauch mit einem Klickgeräusch ein. Achte hierbei darauf, dass der Frischwasserschlauch nicht verdreht oder geknickt ist. Andernfalls wiederhole den Anschlussvorgang.

Es wird gezeigt, wie der Frischwasserschlauch an den Adapter angeschlossen wird.
5

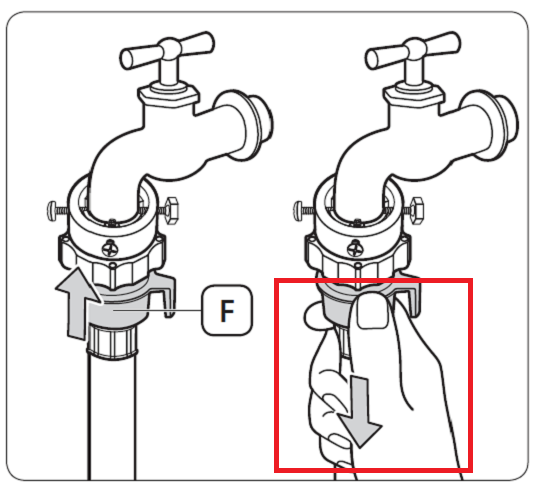

Nachdem du den Frischwasserschlauch an den Adapter angeschlossen hast, ziehe den Schlauch leicht nach unten, um festzustellen, ob er fest angeschlossen ist.

Ein leichtes Ziehen nach unten am Schlauch überprüft, ob der Schlauch korrekt angeschlossen ist.

Hinweis: Verfügt der Wasserhahn über ein Drehgewinde, schließen Sie den Frischwasserschlauch wie in der Abbildung dargestellt an. Sollte der Wasserhahn einen zu großen Durchmesser besitzen, entfernen Sie den Distanzring aus dem Adapter.

Es wird angezeigt, wie ein Frischwasserschlauch an einen Wasserhahn mit Drehgewinde angeschlossen wird.
6

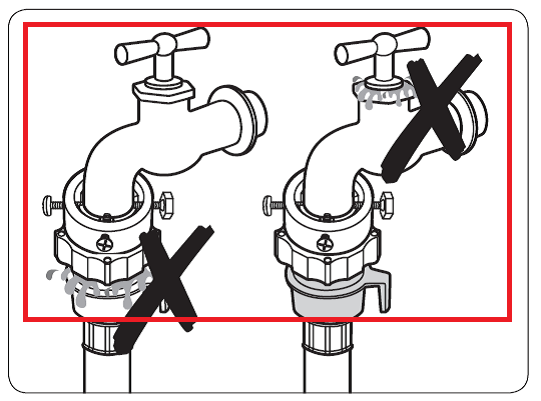

Drehe den Wasserhahn auf und prüfe, ob Wasser aus dem Wasserventil, dem Hahn oder dem Adapter austritt. Sollte Wasser austreten, überprüfe alle Anschlüsse und wiederhole den Anschlussvorgang.

Bitte beachte: Verwende deine Waschmaschine nicht, solange Wasser an den Anschlusselementen austritt.

Die Waschmaschine sollte nicht verwendet werden, wenn Wasser an den Anschlusselementen austritt.

Anschließen des Frischwasserschlauchs

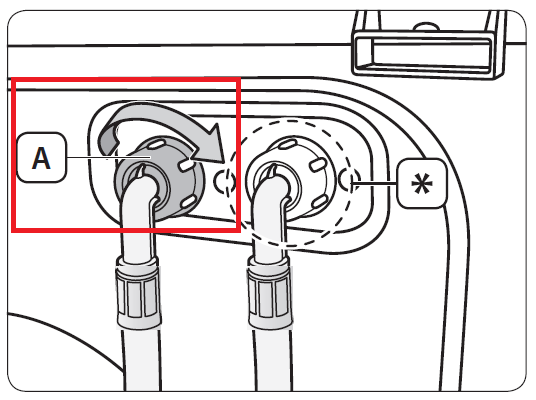

Schließe das L-förmige Ende des Frischwasserschlauchs an den Wasserzulauf an der Rückseite Ihrer Waschmaschine an. Ziehe ihn fest, indem du die Verschraubung (A) im Uhrzeigersinn drehst.

Es wird gezeigt, wie das L-förmige Ende des Frischwasserschlauchs an den Wasserzulauf der Waschmaschine angeschlossen wird.

*Bei einem vorhandenen Warmwasseranschluss ist der Kaltwasseranschluss optional.

Anschließen des Warmwasserschlauchs (modellabhängig)

1

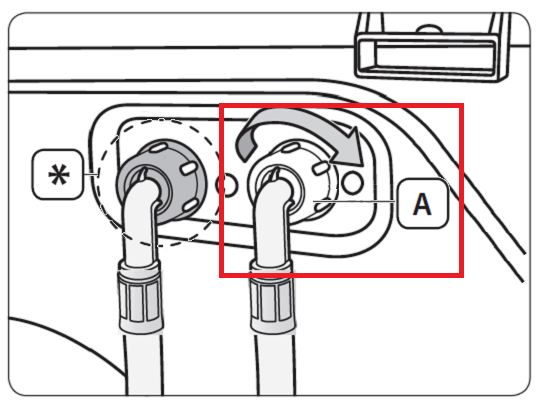

Schließe das rote L-förmige Ende des Warmwasserschlauchs an den Warmwasserzulauf an der Rückseite der Waschmaschine an. Ziehe die Verschraubung (A) anschließend fest.

Es wird gezeigt, wie der Warmwasserschlauch an die Waschmaschine angeschlossen wird.

*Bei einem vorhandenen Warmwasseranschluss ist der Kaltwasseranschluss optional.

2

Schließe das andere Ende des Warmwasserschlauchs an den entsprechenden Anschluss eines geeigneten Wasserhahns an.

Es wird gezeigt, wie der Warmwasserschlauch an die Waschmaschine angeschlossen wird.

Anschließen des Aquaschlauchs (modellabhängig)

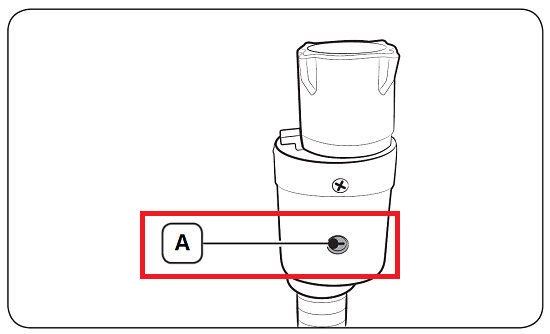

Schließe den Aquaschlauch an, indem du die Aquastop-Komponente an einem geeigneten Wasserhahn befestigst und das anderen Ende des Schlauchs mit dem Anschluss der Frischwasserzufuhr der Waschmaschine verbindest. Der Aquaschlauch misst den Wasserdurchfluss, und im Falle eines Lecks wechselt die Anzeige (A) in der Mitte des Aquaschlauchs ihre Farbe zu rot. Der Aquaschlauch wird anstelle eines regulären Frischwasserschlauchs montiert.

Die Anzeige des Aquaschlauchs einer Waschmaschine wird angezeigt.

Weitere interessante Themen zu Produkten und Anwendungen in Form von interaktiven Bedienungsanleitungen findest du unter Samsung Smart Simulator.
