AM009NN1DCH/AA

DVM Casete 1 via con WindFree™

WindFree™ Ahorro de energía Amplia ventilación

Mantente fresco sin sentir el viento directo

WindFree™

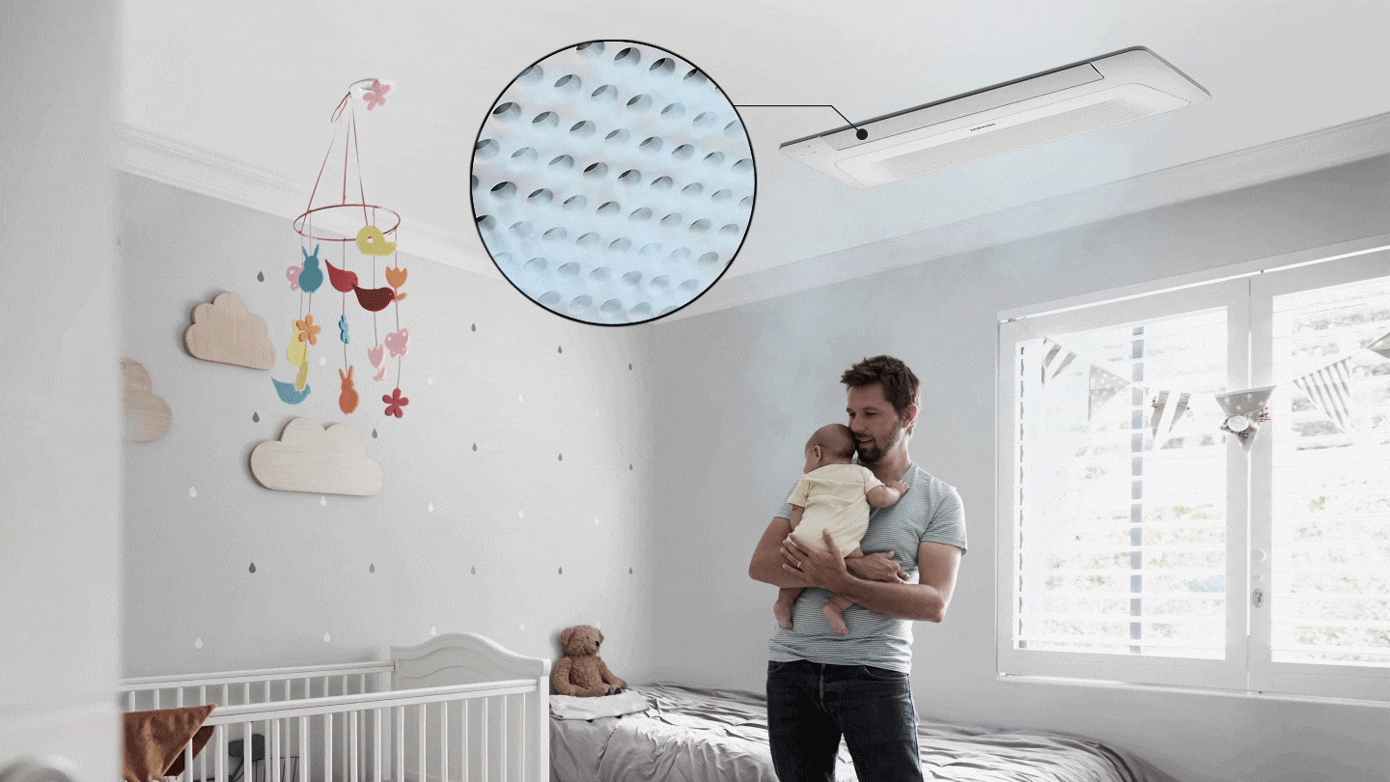

WindFree™ mantiene de forma eficaz un nivel conveniente de frescura sin producir la molesta sensación de viento frío. El aire fresco se dispersa suavemente a través de los 10 000 microagujeros de aire, para que no sientas demasiado calor ni frío.

Mantente fresco sin sentir el viento directo

Ahorro de energía con WindFree™

Ahorro de energía

WindFree™ permite un ahorro eficiente de energía

Ahorro de energía con WindFree™

* Probado en la unidad externa AM050FXMDEH, unidad interna AM056NN1DEH, AM036NN1DEH, AM022NN1DEH cuando se ejecuta simultáneamente. El resultado individual puede variar según el uso del consumidor.

Enfriamiento más rápido en un espacio amplio

Viento amplio

La paleta más ancha y grande enfría los espacios amplios mucho más rápido y no deja rincones sin enfriar.

Enfriamiento más rápido en un espacio amplio
Especificación
  • Características
    • Tipo 1Way CASSETTE
  • Nombre del modelo
    • Unidad interna AM009NN1DCH/AA
  • Suministro de energía (unidad interna) [[Φ, #, V, Hz]
    • 1,2,208-230,60
  • Sistema
    • Modo HP/HR
  • Capacidad
    • Enfriamiento (BTU) 2.78 kW
    • Enfriamiento (Btu/h) 9,500 Btu/h
    • Calentamiento (BTU) 3.08 kW
    • Calentamiento (BTU/h) 10,500 Btu/h
  • Entrada de alimentación (nominal)
    • Enfriamiento 1) [W] 45.00 W
    • Calentamiento 2) [W] 45.00 W
  • Entrada de corriente (nominal)
    • Enfriamiento 1) 0.25 A
    • Calentamiento 2) 0.25 A
  • Ventilador
    • Tipo Crossflow Fan
    • Motor (salida) (W) 20 x 1 W
    • Caudal de aire (alto/medio/bajo) (CMM) 7.00/6.00/5.00 CMM
    • Caudal de aire (alto/medio/bajo)[L/S] 116.67/100.00/83.33
  • Conexiones de tubería
    • Tubería de líquido (Φ, mm) 6.35 mm
    • Tubería de líquido (Φ, in) 1/4"
    • Tubería de gas (Φ, mm) 12.70 mm
    • Tubería de gas (Φ, in) 1/2"
    • Tubería de drenaje (Φ, mm) VP20 (OD 25,ID 20)
  • Cableado en el sitio
    • Cable de fuente de alimentación AWG 14
    • Cable de transmisión 2 X 16 AWG SHIELDED
  • Refrigerante
    • Tipo R410A
    • Método de control EEV INCLUDED
  • Sonido
    • Presión sonora 32 / 28 / 24 dBA
    • Potencia sonora 50 dBA
  • Dimensiones externas (unidad interna)
    • Peso neto (kg) 10 kg
    • Peso de envío (kg) 12.8 kg
    • Dimensiones netas (anch. x alt. x prof.) (mm) 970 x 135 x 410 mm
    • Dimensiones de envío (anch. x alt. x prof.) (mm) 1173 x 231 x 487 mm
  • Tamaño del panel
    • Modelo de panel PC1NWFMAN
    • Peso neto de panel (kg) 4.3 kg
    • Peso de envío (kg) 6.3 kg
    • Dimensiones netas (anch. x alt. x prof.) (mm) 1198 x 35 x 500 mm
    • Dimensiones de envío (anch. x alt. x prof.) (mm) 1262 x 124 x 568 mm
