AC071NNNDKH/EU

CAC 4-Way Cassette (600x600) Wind-Free Indoor Unit

Wind-FreeTM Energy Saving Big blade
Farge white

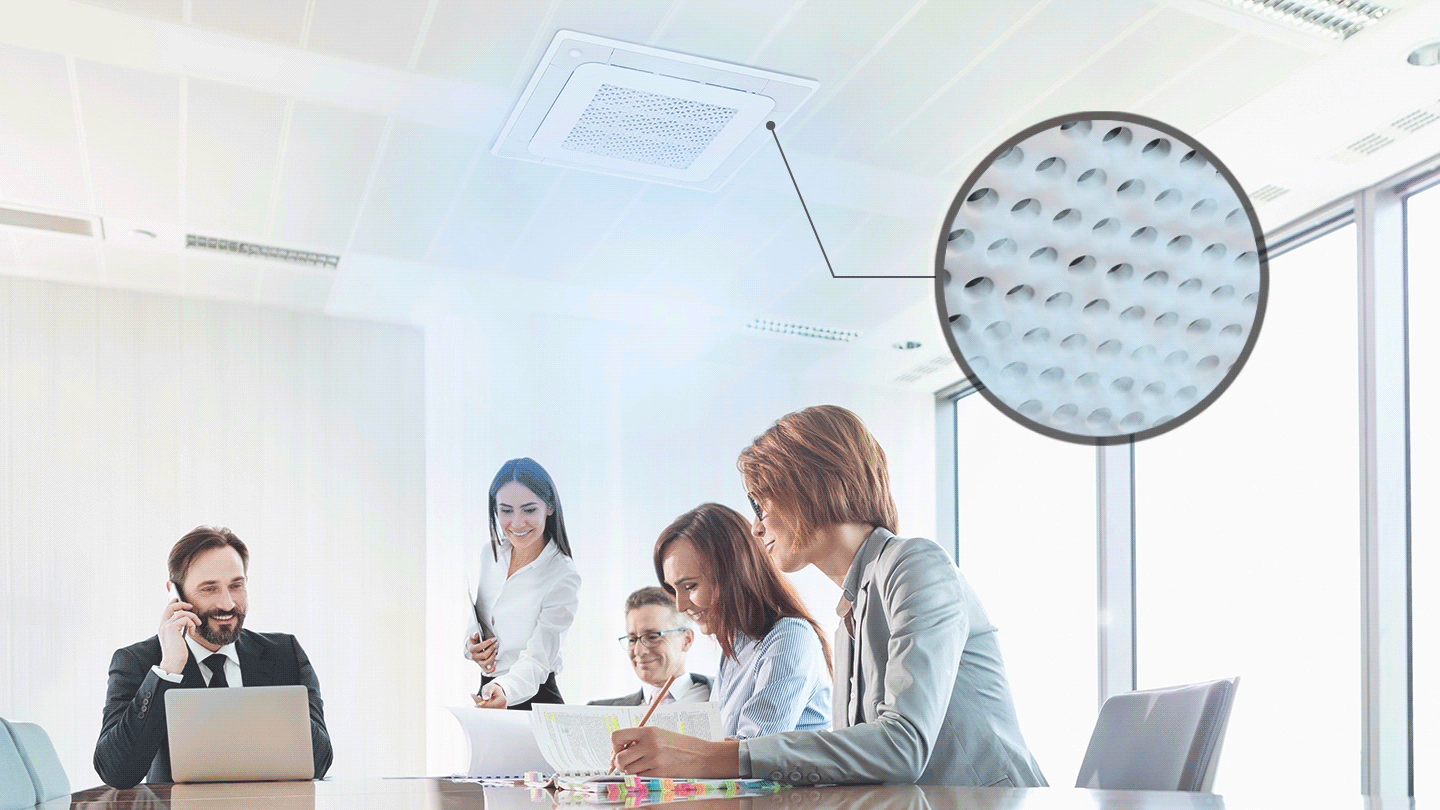

Hold deg kjølig uten direkte vind

Wind-Free™

Wind-Free™-klimaanlegg opprettholder effektivt en komfortabel, sval temperatur, uten den ubehagelige følelsen av kald vind. Kjølig luft fordeles skånsomt gjennom 15 672 mikrohull, slik at du verken føler deg for varm eller for kald.

Stay cool without direct wind

* PC4SUFMAN (4-veis 600*600) : 8 976 mikrohull, PC4NUFMAN (4-veis) : 15 672 mikrohull

Bredere kjøleområde

Stort blad

Store og optimaliserte blader muliggjør enda bredere kjøleområde.

Wider cooling range

* Testet på innendørsenhet AM140FN4DEH i drift. Individuelt resultat kan avhenge av kundens forbruk.

Optimalisert drift med MDS

Bevegelsessensor

Bevegelsessensor muliggjør tilpasset luftstrøm og energieffektiv drift.

Optimized operation by MDS
Spesifikasjon
  • Egenskaper
    • Paneltype 4-veis KASSETT (600X600)
  • Model Name
    • Indoor Unit AC071NNNDKH/EU
    • Outdoor Unit AC071MXADKH/EU
  • System
    • Modus VARMEPUMPE
  • Kapasitet
    • Cooling [kW] 2.20/6.80/8.00 kW
    • Heating [kW] 1.90/7.50/9.00 kW
  • Power Input (Nominal)
    • Cooling 1) 0.35/2.72/3.95 kW
    • Heating 2) 0.35/2.80/3.95 kW
  • Current Input (Nominal)
    • Cooling 1) 2.00/11.80/17.00 A
    • Heating 2) 2.00/12.30/17.00 A
  • Strøm
    • MCA [A] 21.00 (MCA)
    • MFA [A] 25.00 A
  • Energieffektivitet
    • EER (Nominal Cooling) 2.50
    • COP (Nominal Heating) 2.68
    • Energy Grade (Cooling) SEER 6.0 (A+)
    • Energy Grade (Heating) SCOP 3.80 (A)
  • Piping Connections
    • Liquid Pipe (Φ, mm) 6.35 mm
    • Liquid Pipe (Φ, inch) 1/4"
    • Gas Pipe (Φ, mm) 15.88 mm
    • Gas Pipe (Φ, inch) 5/8"
    • Installation Max. Length [m] 50 m
    • Installation Max. Height [m] 30.0 m
  • Field Wiring
    • Power Source Wire 1.5
    • Transmission Cable 0.75 ~ 1.5
  • Kjølemedium
    • Paneltype R410A (Inneholder fluorisert klimagass, GWP=2,088)
    • Factory Charging (kg) 1.50 kg
    • Factory Charging (tCO2e) 3.14 tCO2e
  • Power Supply (Indoor Unit) [Φ, #, V, Hz]
    • 1,2,220-240,50
  • Fan
    • Paneltype Turbovifte
    • Motor (Output) [W] 65 W
    • Number of Unit (EA) 1.00 EA
    • Air Flow Rate (High / Mid / Low) [CMM] 11.50/10.50/9.50 CMM
  • Utpumping
    • Drain Pipe (Φ,mm) VP25 (OD 32,ID 25)
  • Lyd
    • Sound Pressure (High / Mid / Low) [dB(A)] 42 / 39 / 36 dBA
    • Sound Power (Cooling) [dB(A)] 58 dBA
  • Ytre dimensjon
    • Netto vekt (kg) 11.8 kg
    • Forsendelsesvekt (kg) 14.2 kg
    • Net Dimensions (WxHxD) (mm) 575 x 250 x 575 mm
    • Forsendelsesdimensjoner (BxHxD) (mm) 623 x 298 x 653 mm
  • Panel Size
    • Panel model PC4SUFMAN
    • Panel Net Weight (kg) 2.7 kg
    • Forsendelsesvekt (kg) 3.9 kg
    • Net Dimensions (WxHxD) (mm) 620 x 57 x 620 mm
    • Forsendelsesdimensjoner (BxHxD) (mm) 670 x 120 x 655 mm
  • Power Supply (Outdoor Unit) [Φ, #, V, Hz]
    • 1,2,220-240,50
  • Kompressor
    • Paneltype Dobbel BLDC roterende motor
    • Model UG4T200FUAE4
    • Output(kW) 1.79 kW
    • Oil (Type) POE
    • Oil (Initial Charge) [cc] 650 cc
  • Fan (Outdoor Unit)
    • Air Flow Rate (Cooling) [CMM] 51.00 CMM
  • Sound (Outdoor Unit)
    • Sound Pressure (Cooling / Heating) [dB(A)] 49 / 51 dBA
    • Sound Power (Cooling) [dB(A)] 65 dBA
  • Ytre dimensjon (utendørsenhet)
    • Netto vekt (kg) 53.00 kg
    • Forsendelsesvekt (kg) 57.20 kg
    • Net Dimensions (WxHxD) (mm) 880 x 798 x 310 mm
    • Forsendelsesdimensjoner (BxHxD) (mm) 1023 x 911 x 413 mm
  • Operating Temp. Range
    • Cooling (℃) -15~50 ℃
    • Heating (℃) -20~24 ℃
