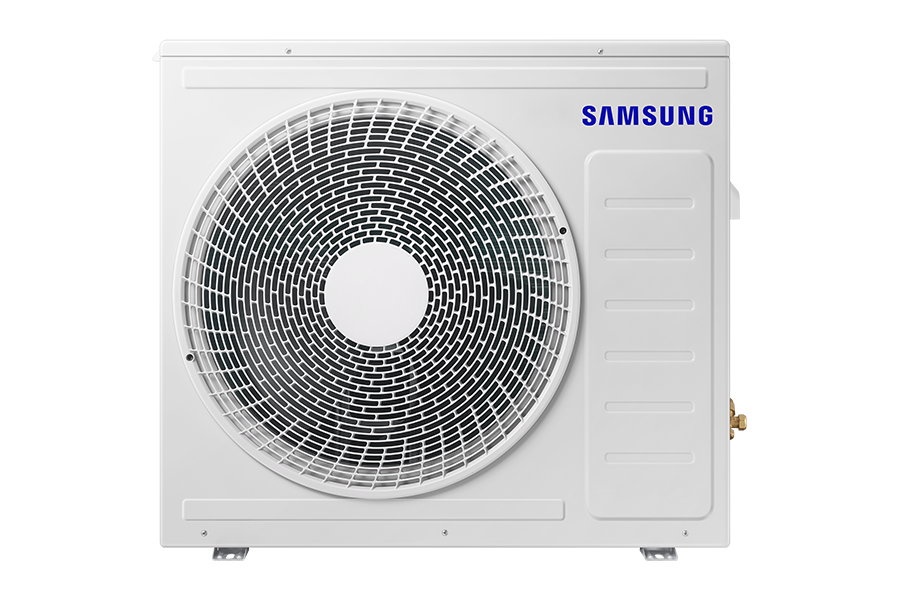

AJ030MXHNBC1

아파트/주택용 DVM Home(무풍)

주거 공간을 위한 최적의 주거용 공조 솔루션 실내기 최대 9대 연결 공간 제약없는 깔끔한 설치

주거 공간을 위한
최적의 주거용 공조 솔루션

인버터 실외기로 강력한 성능은 물론 세계 최초 삼성 무풍 시스템에어컨 1Way로 바람 없이 시원한 냉방을 완성합니다.

거실 베란다에서 아파트와 주택용 시스템 에어컨 제품이 보이고 있습니다.

* 미국 냉공조학회(ASHRAE)기준 Cold Draft가 없는 0.15 m/s 이하의 바람을 무풍(Still Air)으로 정의합니다.
* 무풍청정, 무풍제습, 무풍냉방은 무풍모드, 스마트 쾌적 운전 시에만 작동됩니다.
* 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.

실내기 최대 9대 연결

다양한 면적에 설치 가능한 삼성만의 차별화된 라인업을 제공하며,
실외기 1대에 최대 9대의 실내기가 연결 가능하여 넓은 평형에서 효율적으로 대응 할 수 있습니다.

거실에서 시스템 에어컨에서 바람이 나오고 있습니다.

* 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.
* 무풍기능은 무풍판넬 부착시 작동합니다

공간 제약없는 깔끔한 설치

1실 최대 장배관 범위를 45 m로 대폭 향상하여 실외기실 위치에 상관없이 자유로운 실내기 설치가 가능합니다.
콤팩트한 실외기 사이즈로 리모델링(개축), 신축, 재건축등의 다양한 환경에서 설치 경쟁력이 뛰어납니다.

실내에서 시스템에어컨 바람이 나오고있습니다.

* 실 사용 환경에 따라 차이가 있을 수 있음
* 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.

스펙
  • 전원사양 [ø, #, V, Hz]
    • 1,2,220,60
  • 구분
    • COOLING ONLY
  • 성능
    • 마력 3.00 HP
    • 정격 냉방 [kW] 9.20 kW
    • 정격 냉방 [kcal/h] 7,910 kcal/h
    • 정격 난방 [kW] -
    • 정격 난방 [kcal/h] -
  • 소비 전력
    • 통합 냉방 소비전력 0.499 kW
    • 통합 난방 소비전력 -
    • 저온 난방 소비전력 (-15℃) -
  • 효율
    • 에너지 소비효율 등급 1등급
    • 냉난방 효율 -
    • 통합 냉방 효율 7.537 IEER
    • 통합 난방 효율 -
  • 운전 전류 (정격)
    • 냉방 9.50 A
    • 난방 -
    • 조건 18.00 (Max.)
    • 차단기 (MCCB+ELB)/(ELCB) 20.00
  • 압축기
    • 형식 Twin BLDC Rotary x 1
    • 출력 (kW × n) (2.32)
    • 오일 종류 PVE
  • 송풍기
    • 모터 형식 Propeller Fan
    • 모터 출력 (W × n) 97.5 x 1 W
    • 풍량 (강/약/미) 60 CMM
    • 최대 정압 (mmAq) -
    • 액관 지름 (Φ, mm) 9.52 mm
    • 가스관 지름 (Φ, mm) 15.88 mm
    • 장배관 설치한계 30 m
    • 고낙차 배관 설치한계 15.0 m
  • 배선
    • 전원선 2.5 ㎟
    • 통신선 0.75 ㎟
  • 냉매
    • 종류 R410A
    • 충진량 0.95 kg
  • 본체 치수
    • 제품 중량 52.0 kg
    • 포장 중량 54.0 kg
    • 제품 치수 (가로x높이x깊이) 880 x 798 x 310 mm
    • 포장 치수 (가로x높이x깊이) 1,038 x 861 x 406 mm
  • 사용 온도 범위
    • 냉방 5.0 ~ 43.0 ℃
    • 난방 -
매뉴얼 다운로드

아파트/주택용 DVM Home(무풍) (AJ030MXHNBC1)

매뉴얼

2017.07.06

Installation Guide 1.0 의

(한국어)
