AM080HXLDHC1

주상복합용 DVM S SLIM

주상복합 최적 공조 솔루션 10 m/s 강력한 토출풍 80 mm 내장형 토출 가이드

주상복합 최적 공조 솔루션

간편한 설치와 빌딩풍 대응, 시스템의 안정성, 저소음까지 만족시킴으로써,
주상복합 건물에 최적화된 시스템에어컨입니다.

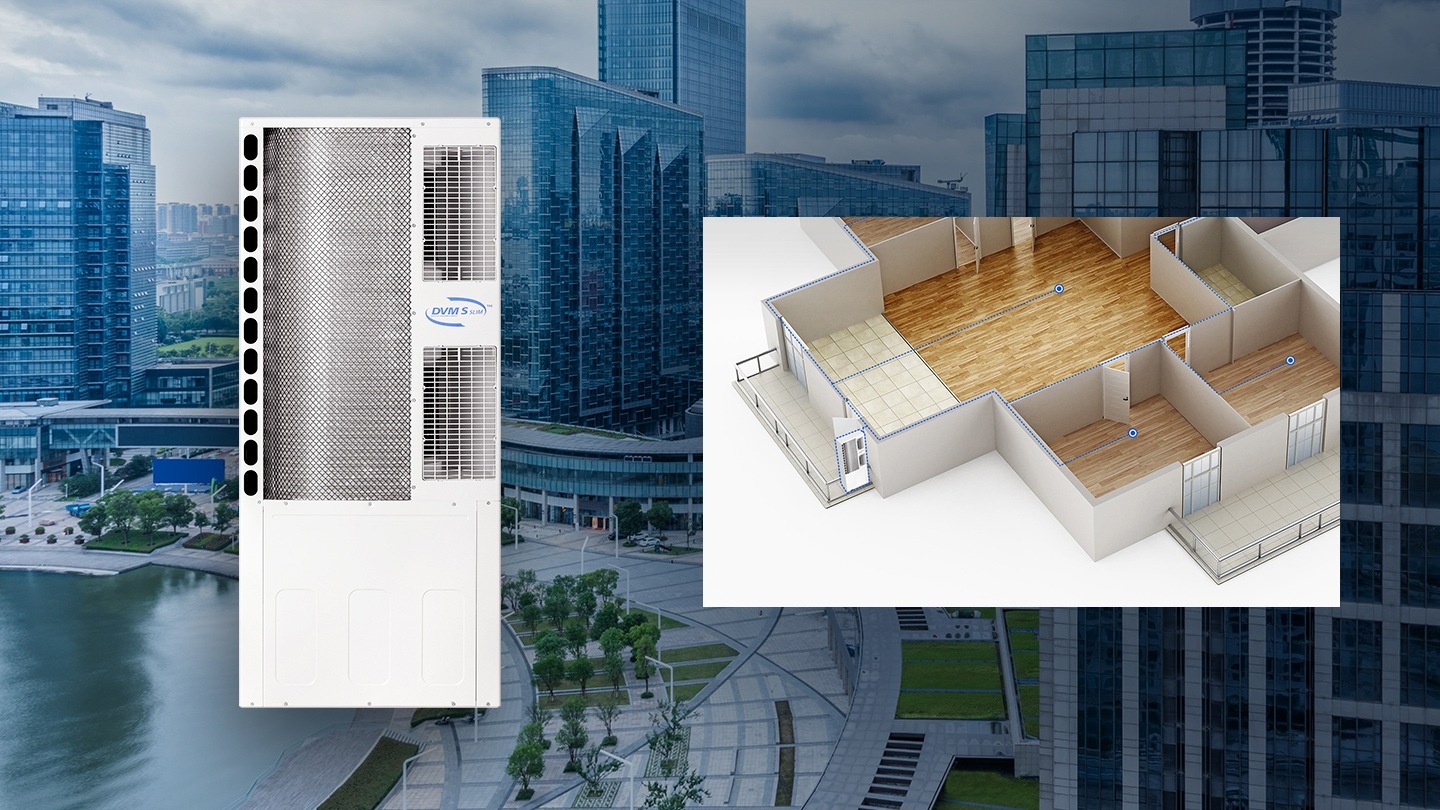

주상복합을 배경으로 제품이미지와 조감도가 놓여 있습니다.

원활한 토출풍 배출

DVM S SLIM은 10 m/s의 강력한 토출풍과 80 mm 내장형 토출 가이드로 원활한 토출풍 배출이 가능하며,
Shell &Tube 과냉각기를 적용, 실내외기의 설치성이 향상되었습니다.

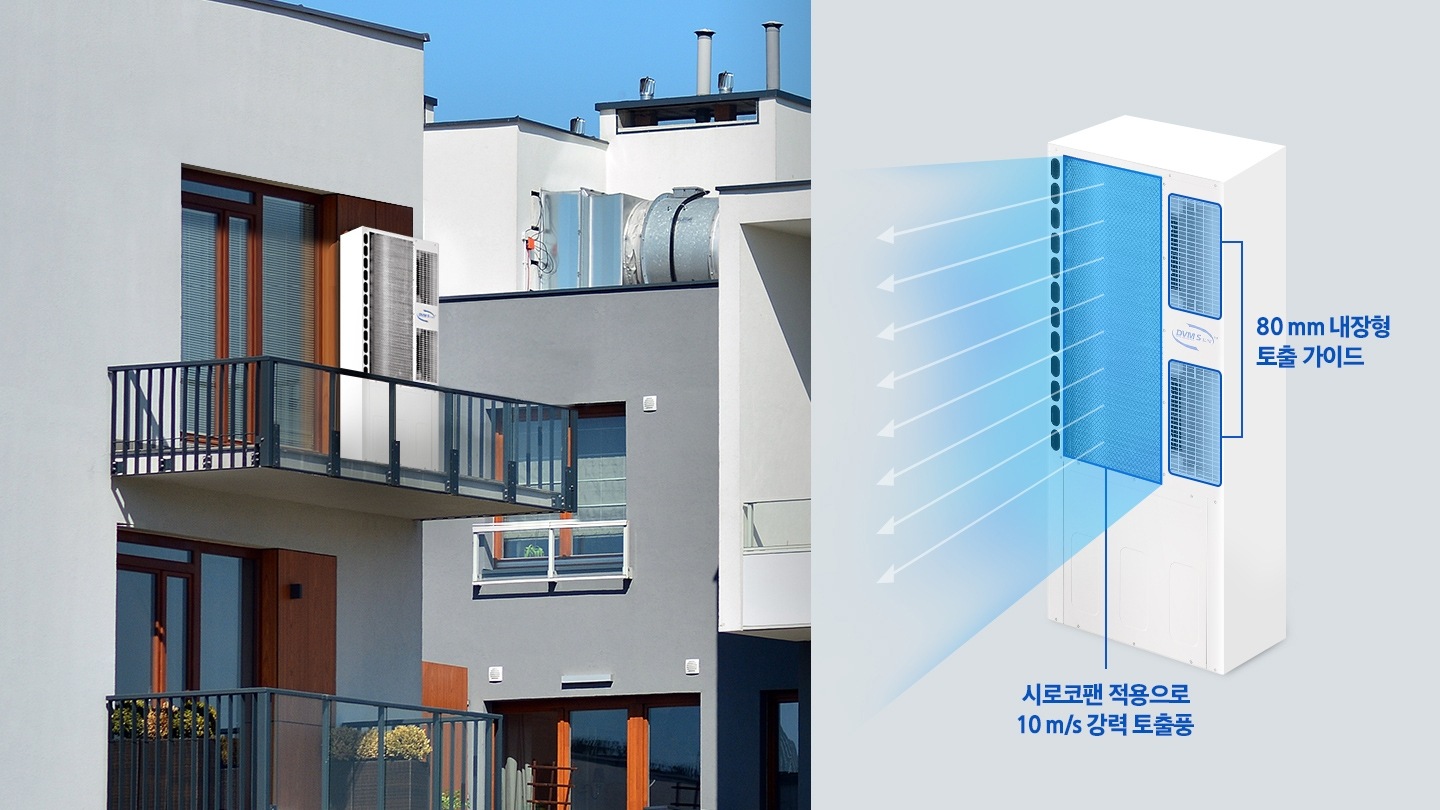

원활한 토출풍 배출을 설명하는 하는 이미지 입니다. 아파트 등에 제품이 설치되어 있으며, 시로코팬적욕으로 10 m/s 강력 토출풍과 80 mm 내장형 토출 가이드가 있는 부분을 보여주고 있습니다.

※ 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.

10 m/s 강력한 토출풍

건물의 높이가 높아질수록 빌딩풍과 역풍으로 인해 실외기에서 배출된 더운 바람이 역 흡입될 수 있습니다.
DVM S SLIM은 시로코팬을 적용, 10 m/s의 강력한 토출풍의 재흡입 현상을 최소화하여 원활한 토출풍 배출이 가능합니다.

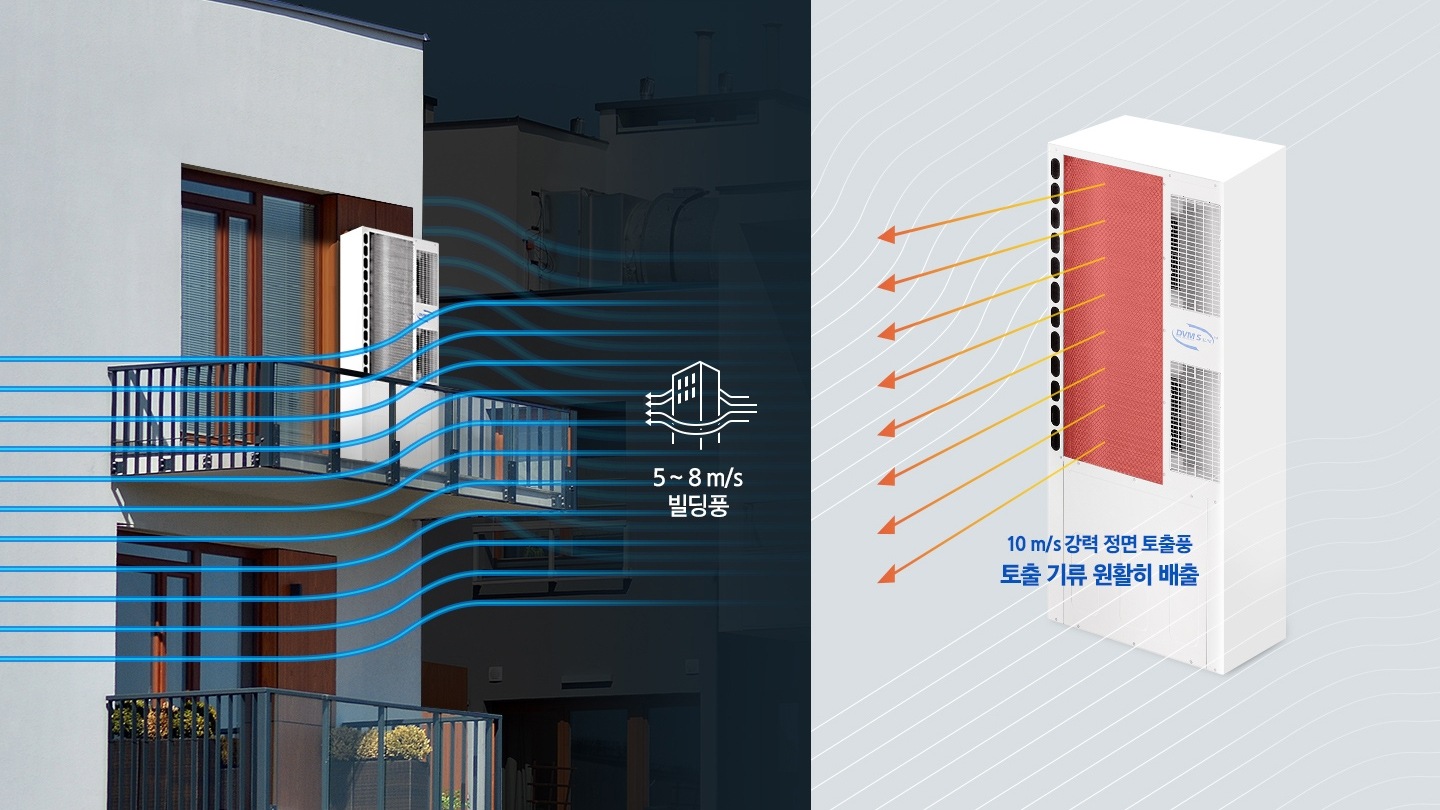

아파트에 제품이 설치되어 있으며, 5~8 m/s 빌딩풍이 불어 오고 10 m/s 강력 정면 토출풍, 토출 기류 원활히 배출한다는 것을 설명해주고 있습니다.

※ 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.

80 mm 내장형 토출 가이드

DVM S SLIM은 80 mm의 토출 가이드를 내장하여 별도의 토출 덕트를 장착하지 않아도
운전 시 발생하는 토출풍이 원활하게 배출됩니다.

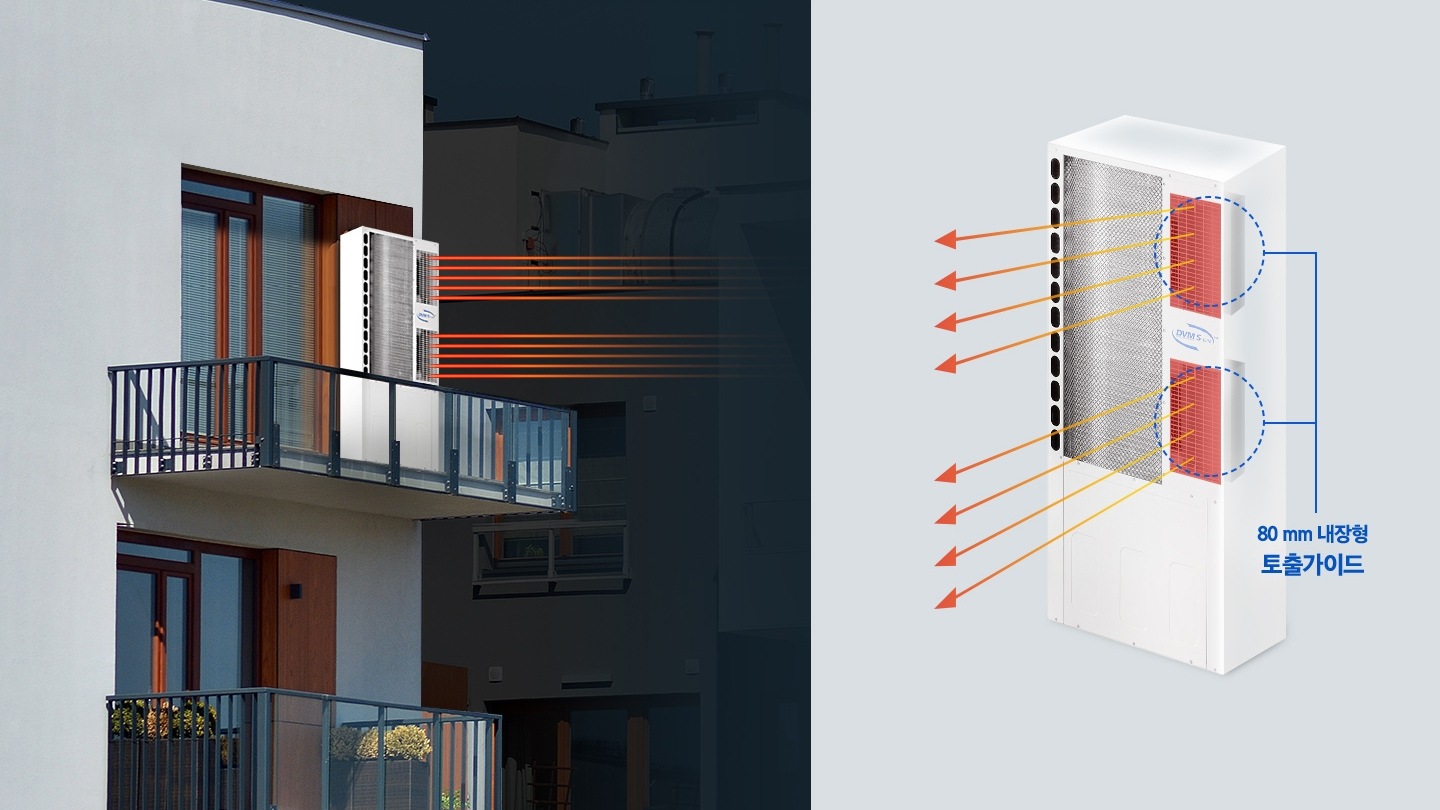

아파트에 제품이 설치되어 있으며, 토출풍이 원활하게 배출되는 모습을 보여주고 있습니다.

※ 해당 이미지는 소비자의 이해를 돕기 위해 연출된 이미지입니다.

스펙
  • 전원사양 [ø, #, V, Hz]
    • 3,4,380,60
  • 구분
    • Cooling Only
  • 성능
    • 정격 냉방 [kW] 21.7 kW
  • 소비 전력
    • 정격 냉방 5.95 kW
  • 효율
    • 에너지 소비효율 등급 -
  • 압축기
    • 형식 Rotary
    • 오일 종류 PVE
    • 오일 초기 충진량 1,700 cc
  • 운전 전류
    • 정격 냉방 9.8 A
    • 최대 17.60 A
    • 차단기 (MCCB+ELB)/(ELCB) 20 A
  • 송풍기
    • 모터 형식 Sirroco
    • 모터 출력 (W × n) 620 x 1 W
    • 풍량 100 CMM
  • 배관
    • 액관 지름 (Φ, mm) 9.52 mm
    • 가스관 지름 (Φ, mm) 15.88 mm
    • 장배관 설치한계 100 m
    • 고낙차 배관 설치한계 (고낙차) 30 m
  • 배선
    • 전원선 K(IEC) 60245-4 IEC66 2.5 ㎟
    • 통신선 0.75 ~ 1.5 ㎟
  • 냉매
    • 종류 R-410A
    • 충진량 3.0 kg
  • 본체 치수
    • 제품 중량 153 kg
    • 포장 중량 159 kg
    • 제품 치수 (가로x높이x깊이) 750 x 1,750 x 500 mm
    • 포장 치수 (가로x높이x깊이) 875 x 1,900 x 566 mm
  • 사용 온도 범위
    • 냉방 -5.0 ~ 48.0 ℃
