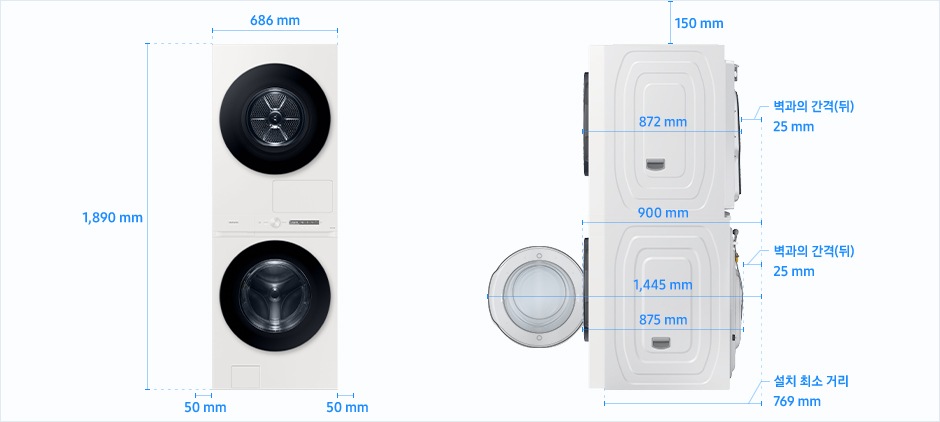

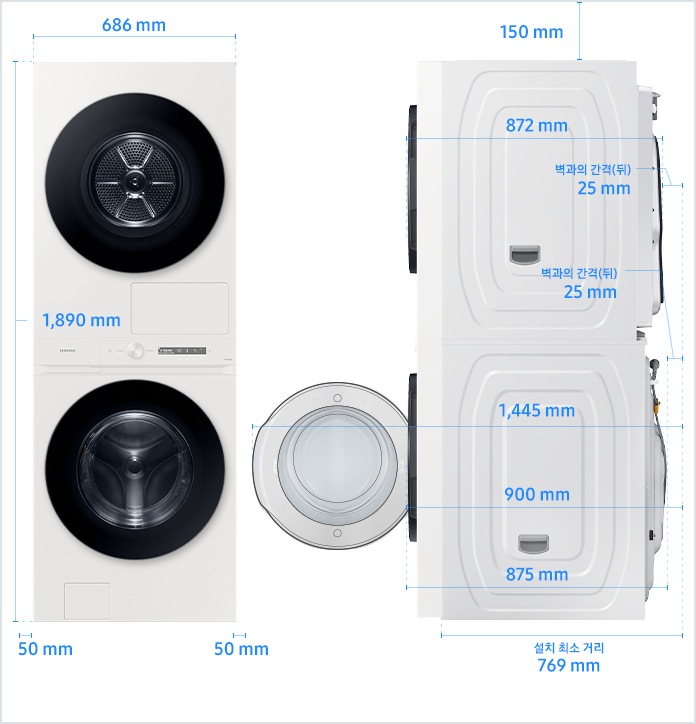

23년형 BESPOKE 그랑데AI 원바디 설치가이드 이미지입니다. 가로* 세로 * 깊이는 686* 1890 * 872 mm이며 도어 오픈 시 깊이는 최대 1,445mm 입니다.

• 건조기 DV21CB*, 세탁기 WF25CB* 모델 기준 치수입니다.

21/22년형 BESPOKE 그랑데AI 24 kg설치가이드 이미지입니다. 가로* 세로 * 깊이는 686* 984 * 850 mm이며 도어 오픈 시 깊이는 최대 1,445mm 입니다.

• 각 치수는 제품 설계 치수이며, 측정 방법에 따라 약간의 차이가 있을 수 있습니다.
• 건조기 전용 상단 설치키트로 삼성 드럼세탁기 상단에 건조기를 직렬 설치 할 수 있습니다.
• 세탁기와 건조기를 같이 설치할 때에는 “건조기 설치 가이드”를 참고하시길 바랍니다.
• BESPOKE 그랑데 세탁기^AI WF24A*/WF24B* 모델 기준 치수입니다.
• 단차(바닥면 높이차)가 있는 공간에 설치 할 경우, “설치 최소 거리”를 참고하시길 바랍니다.
• 공간 깊이가 부족할 경우 보조 도구를 이용하여 설치하나, 해당 방안까지 어려운 경우에는 설치가 불가합니다.

좌측 이미지는 정면에서 바라본 제품 길이입니다. 정면 길이는 686mm이며 좌우측 벽과의 간격은 각각 20mm의 공간이 필요합니다. 우측 이미지는 측면에서 바라보는 제품 길이입니다. 측면 길이는 850mm, 드럼 도어를 연상태 측면 길이는 1,443mm, 측면 위아래 길이는 984mm이며 후면 벽과 간격은 50mm의 공간이 필요합니다.

• 각 치수는 제품 설계 치수이며, 측정 방법에 따라 약간의 차이가 있을 수 있습니다.
• 건조기 전용 상단 설치키트로 삼성 드럼세탁기 상단에 건조기를 직렬 설치 할 수 있습니다.
• 세탁기와 건조기를 같이 설치할 때에는 “건조기 설치 가이드”를 참고하시길 바랍니다.
• 그랑데 세탁기^AI WF24T*/WF23T* 모델 기준 치수입니다.
• 단차(바닥면 높이차)가 있는 공간에 설치 할 경우, “설치 최소 거리”를 참고하시길 바랍니다.
• 공간 깊이가 부족할 경우 보조 도구를 이용하여 설치하나, 해당 방안까지 어려운 경우에는 설치가 불가합니다.

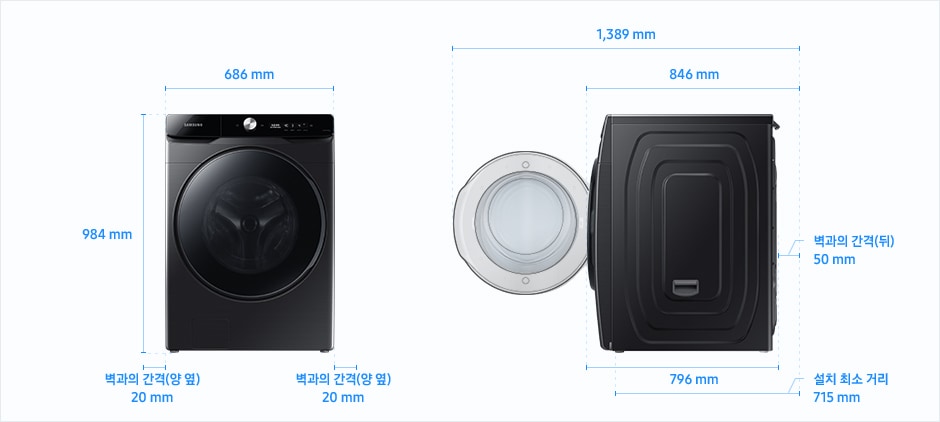

좌측 이미지는 정면에서 바라본 제품 길이입니다. 정면 길이는 686mm이며 좌우측 벽과의 간격은 각각 20mm의 공간이 필요합니다. 우측 이미지는 측면에서 바라보는 제품 길이입니다. 측면 길이는 796mm, 드럼 도어를 연상태 측면 길이는 1,389mm, 측면 위아래 길이는 984mm이며 후면 벽과 간격은 50mm의 공간이 필요합니다.

• 각 치수는 제품 설계 치수이며, 측정 방법에 따라 약간의 차이가 있을 수 있습니다.
• 건조기 전용 상단 설치키트로 삼성 드럼세탁기 상단에 건조기를 직렬 설치 할 수 있습니다.
• 세탁기와 건조기를 같이 설치할 때에는 “건조기 설치 가이드”를 참고하시길 바랍니다.
• 그랑데 세탁기^AI WF21T*/WF19T*/WF16T* 모델 기준 치수입니다.
• 단차(바닥면 높이차)가 있는 공간에 설치 할 경우, “설치 최소 거리”를 참고하시길 바랍니다.
• 공간 깊이가 부족할 경우 보조 도구를 이용하여 설치하나, 해당 방안까지 어려운 경우에는 설치가 불가합니다.

좌측 이미지는 정면에서 바라본 제품 길이입니다. 정면 길이는 600mm이며 좌우측 벽과의 간격은 각각 20mm의 공간이 필요합니다. 우측 이미지는 측면에서 바라보는 제품 길이입니다. 측면 길이는 690mm, 드럼 도어를 연상태 측면 길이는 1,165mm, 측면 위아래 길이는 850mm이며 후면 벽과 간격은 50mm의 공간이 필요합니다.

• 각 치수는 제품 설계 치수이며, 측정 방법에 따라 약간의 차이가 있을 수 있습니다.
• 건조기 전용 상단 설치키트로 삼성 드럼세탁기 상단에 건조기를 직렬 설치 할 수 있습니다.
• 세탁기와 건조기를 같이 설치할 때에는 “건조기 설치 가이드”를 참고하시길 바랍니다.
• 그랑데 세탁기^AI WW12T****** 모델 기준 치수입니다.
• 단차(바닥면 높이차)가 있는 공간에 설치 할 경우, “설치 최소 거리”를 참고하시길 바랍니다.
• 공간 깊이가 부족할 경우 보조 도구를 이용하여 설치하나, 해당 방안까지 어려운 경우에는 설치가 불가합니다.

좌측 이미지는 정면에서 바라본 제품 길이입니다. 정면 길이는 600mm이며 좌우측 벽과의 간격은 각각 20mm의 공간이 필요합니다. 우측 이미지는 측면에서 바라보는 제품 길이입니다. 측면 길이는 690mm, 드럼 도어를 연상태 측면 길이는 1,165mm, 측면 위아래 길이는 850mm이며 후면 벽과 간격은 50mm의 공간이 필요합니다.

• 각 치수는 제품 설계 치수이며, 측정 방법에 따라 약간의 차이가 있을 수 있습니다.
• 건조기 전용 상단 설치키트로 삼성 드럼세탁기 상단에 건조기를 직렬 설치 할 수 있습니다.
• 세탁기와 건조기를 같이 설치할 때에는 “건조기 설치 가이드”를 참고하시길 바랍니다.
• 그랑데 세탁기^AI WW10TP34D** 모델 기준 치수입니다.
• 단차(바닥면 높이차)가 있는 공간에 설치 할 경우, “설치 최소 거리”를 참고하시길 바랍니다.
• 공간 깊이가 부족할 경우 보조 도구를 이용하여 설치하나, 해당 방안까지 어려운 경우에는 설치가 불가합니다.
