Як правильно підключити CAM-модуль до телевізора

Дата останнього оновлення : 22.10.2018

Якщо ви бажаєте підключити кабельне ТБ або супутникову антену безпосередньо до телевізора, без використання зовнішньої приставки, швидше за все, знадобиться підключення CAM-модуля і карти доступу (надається постачальником послуг цифрового телебачення). CAM-модуль з картою доступу використовуються для розкодування платних цифрових каналів провайдера.

Важливо!



Перед підключенням супутникової антени, обов'язково переконайтеся, що ваш телевізор обладнаний вбудованим супутниковим тюнером (роз'єм Satellite Main на задній панелі телевізора). Якщо телевізор не підтримує підключення супутникової антени, підключення CAM-модуля з картою доступу до ТВ не буде потрібно, тому що перегляд можливий тільки через зовнішню приставку.

Як підключити

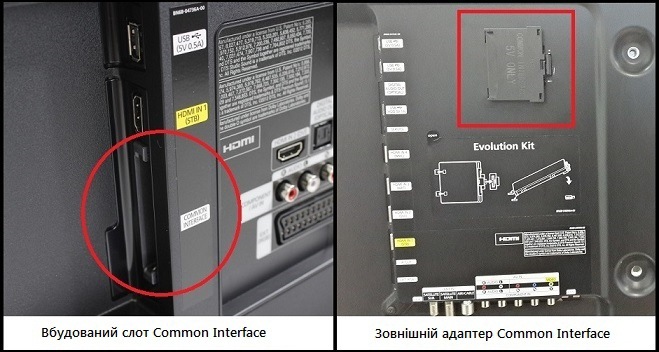

Залежно від моделі телевізора, підключення CAM-модуля проводиться через слот Common Interface (збоку ТВ) або через окремий адаптер CI (поставляється в комплекті з ТВ), який встановлюється на задній панелі телевізора.

Common Interface

Установка через слот Common Interface

1 Вставте карту умовного доступу в CAM-модуль.
Как правильно подключить CAM-модуль к телевизору

• Переконайтеся, що карта встановлена правильно (металеві контакти чіпа карти повинні бути спрямовані до лицьовій стороні CAM-модуля).

• Карта з модулем купуються окремо (як правило, у постачальника послуг кабельного або супутникового телебачення).

2 Підключіть САМ-модуль з картою в слот Common Interface (збоку ТВ).

Підключення через зовнішній адаптер CI

Адаптер Common Interface (5V only) поставляється в комплекті з телевізором. Якщо даний аксесуар був загублений, ви можете придбати його в наших авторизованих сервісних центрах..

1 Зніміть наклейку Common Interface (на задній панелі телевізора).
Как правильно подключить CAM-модуль к телевизору

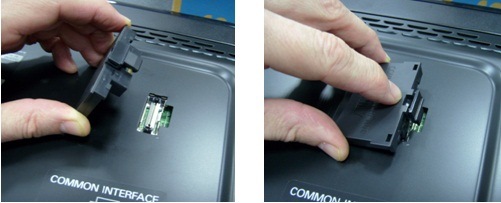

2 Встановіть адаптер CI "ніжками" у відповідні отвори як зазначено на малюнку нижче.
Как правильно подключить CAM-модуль к телевизору
3 Натиснувши на адаптер CI, підключіть його до роз'єму.
Как правильно подключить CAM-модуль к телевизору
4 Переконайтеся, що адаптер підключений щільно і не хитається.
Как правильно подключить CAM-модуль к телевизору
5 Вставте карту умовного доступу в CAM-модуль.
Как правильно подключить CAM-модуль к телевизору

• Переконайтеся, що карта встановлена правильно (металеві контакти чіпа карти повинні бути спрямовані до лицьовій стороні CAM-модуля).

• Карта з модулем купуються окремо (як правило, у постачальника послуг кабельного або супутникового телебачення).

6 Підключіть САМ-модуль з картою до адаптера CI.

Переконайтеся, що модуль вставлений щільно до упору і правильною стороною.

Как правильно подключить CAM-модуль к телевизору

Що робити, якщо CAM-модуль не визначається або платні канали не розблокувалися

Перевірте, чи активний пункт меню «Загальний інтерфейс»:



• Для телевізорів серій C, D, E (2010-2012): увійдіть в меню> «Система»> «Загальний інтерфейс».

• Для всіх інших моделей перейдіть в меню (Параметри)> «Трансляція»> «Загальний інтерфейс».


Якщо «Загальний інтерфейс» неактивний, вимкніть телевізор з розетки, повторно під'єднайте Адаптер CI і CAM-модуль> Якщо можливо, підключіть інший CAM-модуль для перевірки.

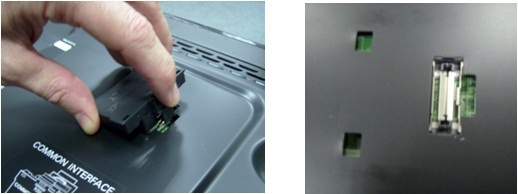

Як правильно переустановити адаптер Common Interface

Необхідно витягти перехідник з гнізда, натиснувши на фіксатор вказівним пальцем та потягнувши за перехідник в напрямку від кришки.

отключаем CI

Знову вставте перехідник спочатку задніми лапками у відповідні отвори на задній кришці, а потім, натиснувши на місце на перехіднику, позначене написом "PUSH", вставте перехідник в гніздо до клацання.

отключаем CI

Якщо «Загальний інтерфейс» активний, але канали не розкодує переконайтеся що на вашому рахунку достатньо коштів для роботи платних каналів і виконайте деякі рекомендації нижче:

❶ Телевізор може бачити CAM-модуль, але не визначати карту, тому необхідно перевірити чи правильно вставлена карта в CAM-модуль.

❷ Встановіть режим годин «АВТО», для цього перейдіть в Меню - Загальні - Диспетчер системи - Час - Годинники, виберіть: Режим годинника - Авто.

❸ Запустите повторную автонастройку каналов.

❹ Якщо можливо, підключіть інший CAM-модуль для перевірки і зверніться до постачальника послуг телебачення для більш детальної перевірки та отриманні інформації.
