Guía Básica para Instalar tu Refrigeradora
SAMSUNG recomienda tener en cuenta los siguientes puntos sobre la instalación de Refrigeradores.
* Esta información puede variar según la Región en donde se distribuye el producto.
** Sin importar la familia de producto que adquirió, todas las refrigeradoras Samsung deben cumplir con los siguientes requisitos mínimos para operar.

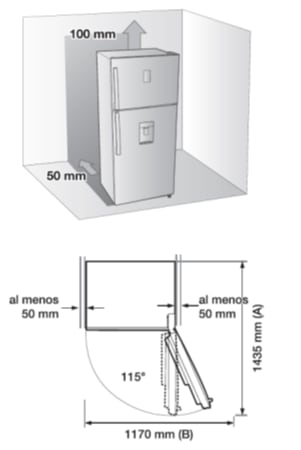

Ubicación: Seleccionar el lugar idóneo para ubicar el refrigerador. Recomendamos que el producto tenga un espacio considerable (10 - 15 cm) de distancia entre la pared y producto.
La ubicación no deberá ser en lugares donde se exponga a la humedad (lluvia, etc.), y de la misma forma a la luz solar directa. La humedad excesiva
podría afectar a largo plazo a los componentes internos de lo producto (Sugerencia general para cualquier producto). La excesiva exposición a la Luz solar genera conflictos con los componentes electrónicos y plásticos por efectos del calor. Una ubicación que deje un espacio libre suficiente a la derecha, izquierda, atrás y arriba del refrigerador para permitir la circulación del aire. Una ubicación que permita mover fácilmente el refrigerador si necesita mantenimiento o reparación.
Considere tener cerca del toma corriente, así como el de ingreso de agua.
*Pulsa sobre el simbolo ᐯ para ver la información
Luego de validar la ubicación en donde estará el producto, sugerimos revisar el producto y los componentes para empezar lainstalación. Cuando reciba el refrigerador, se deberá revisar la caja en donde viene el producto, la cual deberá estar en buen estado (sinabolladuras, sin daños), si presentase algún incidente que no satisfaga la entrega, se tendrá que ver el tema con el distribuidor delproducto. Se deberá retirar necesariamente el envoltorio que cubre el refrigerador (caja), al igual que el Tecnopor que cubre elrefrigerador.
En esta sección usaremos el cúter y guantes.

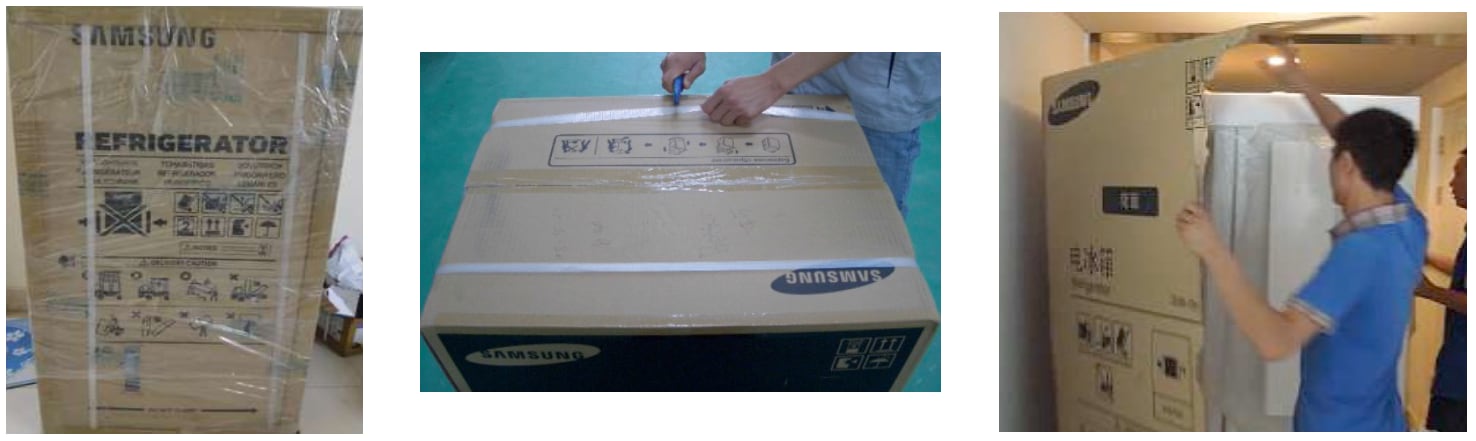

1. Abra la caja con el cúter.
• Coloque el producto y corte la esquina lateral de la caja.
• La longitud de la cuchilla del cúter debe de estar por debajo de los 5 mm para prevenir rayones en el producto.
2. Inspección visual para comprobar rasguño o abolladura, y confirmar con el cliente.
• Compruebe que el equipo no tenga algún rasguño o abolladura.
• Sí el producto no tiene problema, continúe con el desembalaje.
• Sí el producto tiene un rasguño o abolladura grave, devuelva el equipo.
• Sí quiere utilizar el producto, aunque tenga rasguños o abolladuras, será bajosu propia responsabilidad (podría considerarse mal uso por parte del cliente).
3. Remueva el unicel y la película de vinilo
• Después de la conexión a la alimentación, remueva el unicel y la película de vinilo.
• La película debe ser retirada ya que puede afectar el rendimiento del enfriamiento, todo el vinilo debe ser removido.
Guía Básica para Instalar Modelo Top Freezer
Para los equipos de la familia Top Mount, los pasos de instalación son básicos.

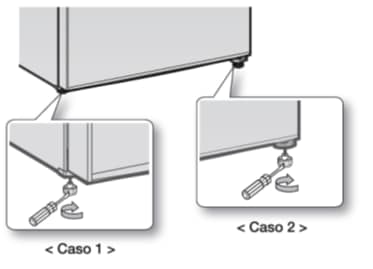

- Caso 1.
Si el refrigerador se inclina hacia la izquierda, gire la pata de ajuste izquierda en dirección de la flecha hasta que el refrigerador este a nivel.
- Caso 2.
Si el refrigerador se inclina hacia la derecha, gire la pata de ajuste derecha en dirección de la flecha hasta que el refrigerador este a nivel.
Al completar los siguientes pasos, el refrigerador quedará en perfectas condiciones de funcionamiento.
a. Enchufe el cable de alimentación al tomacorriente para encender el refrigerador.
b. Abra la puerta y verifique que la luz interna se encienda.
c. Coloque la temperatura en el valor más frío y espere una hora. Luego, el congelador comenzará a enfriarse y el motor funcionaráadecuadamente.
d. Espere a que el refrigerador llegue a la temperatura configurada. Ahora el refrigerador estará listo para usar.
Verificación final, Una vez finalizada la instalación, confirme que:
a. El refrigerador esté enchufado al tomacorriente y correctamente conectado a tierra.
b. El refrigerador esté instalado sobre una superficie plana y nivelada con un espacio libre razonable con respecto a la pared o el gabinete.
c. El refrigerador esté nivelado y apoyado firmemente en el piso.
d. La puerta se abre y cierra libremente y la luz interior se enciende automáticamente al abrir la puerta
Guía Básica para Instalar Modelo Side by Side
Para los equipos de la familia Side by Side, los pasos de instalación son los siguientes:
- Abra las puertas del congelador y del refrigerador. Desatornille los tres tornillos que mantienen la cubierta frontal de las patas en su lugar girándolos en el sentido contrario al de las agujas del reloj. Una vez flojos los tornillos, retire la cubierta frontal de las patas.

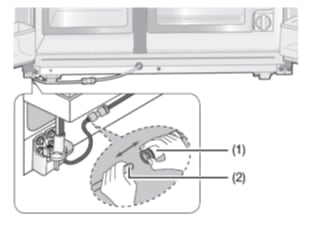

- Separe la tubería de suministro de agua del refrigerador. Retire las dos tuberías de agua, dependiendo del modelo, presionando cada acoplador (1) y jalando las tuberías de agua (2).
- Retire la puerta del congelador. Con la puerta del congelador cerrada, retire la cubierta de la bisagra superior (1) con un desarmador y desconecte los cables separándolos con suavidad (2).
- Retire los tornillos de la bisagra (3) con una llave de tubo de 10 mm. Retire el tornillo de conexión a tierra (4) girándolo en el sentido contrario al de las agujas del reloj. Retire la bisagra superior (5) en la dirección de la flecha. Tenga cuidado que la puerta no se caiga al retirarla.
- Abra la puerta del congelador y separe la puerta de la bisagra inferior (6) levantándola con cuidado (7).
- Retire la bisagra inferior (8) de su soporte (9) levantándola en la dirección de la flecha.
Para el caso de la puerta del compartimiento de refrigerador se realiza el mismo procedimiento.
Para colocar las puertas de vuelta, realizar el procedimiento inverso.

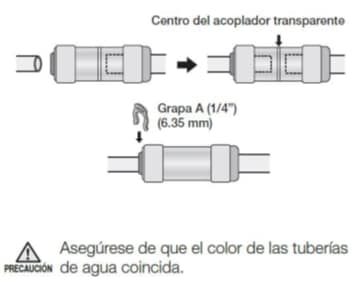

- Las tuberías de agua se deben insertar completamente hasta el centro del acoplador transparente para impedir que haya fugas de agua del despachador.
- Inserte las 2 grapas del paquete de instalación, como se muestra, y compruebe que queden bien fijas.

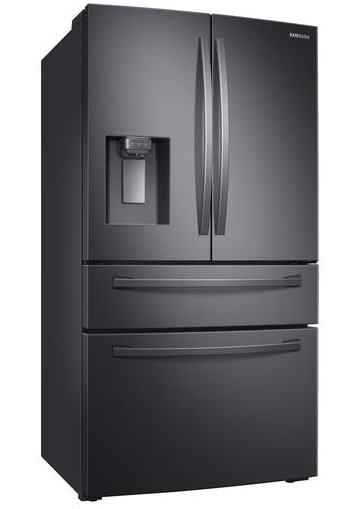

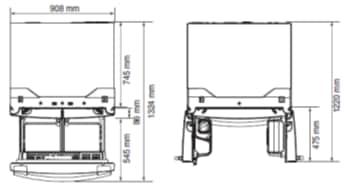

Guía Básica para Instalar Modelo French Door
Para los equipos de la familia French Door, los pasos de instalación son los siguientes:

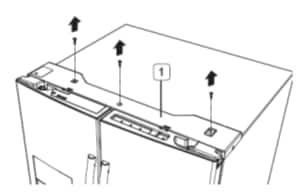

- Con la puerta abierta, Retire los 3 tornillos sosteniendo hacia abajo la PLACA SUPERIOR (1) y gírela con los cables conectados.

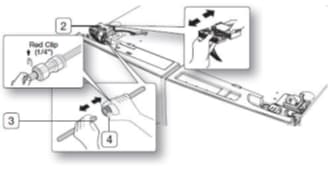

- Desconecte los dos conectores (2) de la puerta izquierda. Para retirar el acoplador del agua de la bisagra gire y tire de el desde la bisagra. Retire la tubería de agua (3) presionando la pieza marcada (4) del acoplador de la tubería de agua.
- Tire y retire la palanca de la bisagra (5). Retire el tornillo de conexión a tierra (6) conectado a las bisagras superiores de la puerta izquierda con un destornillador Philips (+). Retire las bisagras superiores de las puertas izquierda y derecha (7).
- Levante la puerta para retirarla.
- Retire el tornillo (8) conectado a las bisagras inferiores de las puertas izquierda y derecha con un destornillador Philips (+). Retire los 2 tornillos de cabezal hexagonal (9) conectados a las bisagras inferiores de las puertas izquierda y derecha con una llave Allen. Retire las bisagras inferiores de las puertas izquierda y derecha (10).
Para colocar las puertas de vuelta, realizar el procedimiento inverso.

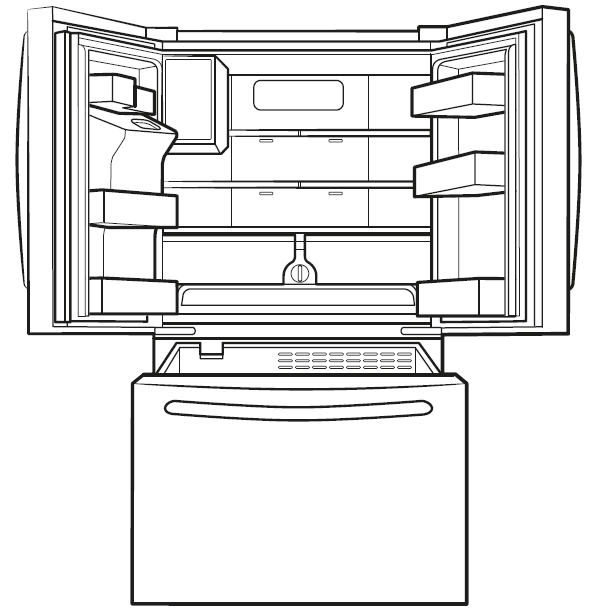

- Retire el cajón superior levantándolo.
- Extraiga la cesta inferior (1) levantándola de los rieles.
- Presione el gancho de fijación de los rieles.
- Sostenga y hale la parte superior de la puerta del congelador y retírela de los rieles.
Si requieres mayor información de cada producto, puedes dirigirte al manual del propietario que viene incluido con el equipo. Ahí encontraras mayores detalles de operación, configuración del producto que adquiriste.
Le recomendamos que conozca su producto, para ello le comendamos leer el manual en las secciones:
• Cómo cambiar la temperatura de enfriamiento
• Las funciones del Display o pantalla de su refrigerador
• Funciones: Filtro de agua / Selección de agua / Explicación de la fábrica de hielo
