Aufstellen eines Samsung Trockners auf eine Samsung Waschmaschine

Samsung Trockner und Waschmaschine übereinander aufgestellt

Waschmaschinen und Trockner stehen in vielen Haushalten nebeneinander oder zumindest im selben Raum. Ist der Platz jedoch begrenzt, gibt es praktischerweise auch die Möglichkeit, den Trockner auf die Waschmaschine zu stellen.

Hierzu benötigst du den entsprechenden, separat erhältlichen, Stapelbausatz SKK-DD (ausschließlich für die Kombination von Samsung Trocknern und Samsung Waschmaschinen geeignet), damit die Geräte einen sicheren Halt haben.

Die PDF-Version der Aufbauanleitung kannst du hier herunterladen: Montageanleitung Stapelbausatz SKK-DD.

Wichtig für deine Sicherheit: Um Verletzungen zu verhindern, beachte Folgendes: Wir empfehlen, den Trockner mit mindestens zwei Personen auf die Waschmaschine zu heben. Nachdem der Trockner auf der Waschmaschine befestigt wurde, solltest du beide Geräte möglichst nicht mehr (ver)schieben. Schütze zudem das Bedienfeld der Waschmaschine mit einem Stück Pappe oder ähnlichem vor Beschädigungen.

Hinweise: Für die ordnungsgemäße Installation eines Samsung Trockners auf einer Samsung Waschmaschine wird empfohlen, einen Fachbetrieb zu beauftragen. Alle Angaben sind modellabhängig und können variieren, nähere Informationen findest du im Benutzerhandbuch des jeweiligen Geräts. Irrtümer und Änderungen vorbehalten - Stand 05/2021.

Samsung Waschmaschine und Trockner

Aufstellen eines Samsung Trockners auf eine Samsung Waschmaschine

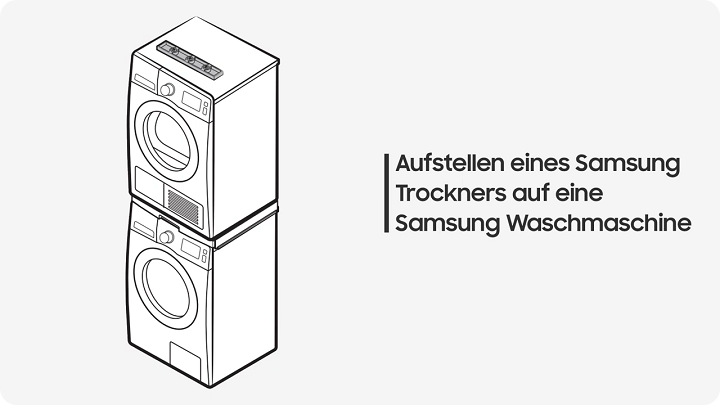

Ist der Platz begrenzt, bietet das Stapeln von Waschmaschine und Trockner eine praktische Lösung. In diesem Hilfe-Video siehst du am Beispiel der Samsung Waschmaschine WW9000B, BESPOKE AI, wie du deinen Trockner sicher auf deine Waschmaschine stellst.

Aufstellen eines Samsung Trockners auf eine Samsung Waschmaschine Aufstellen eines Samsung Trockners auf eine Samsung Waschmaschine

Aufstellen eines Samsung Trockners auf eine Samsung Waschmaschine

Waschmaschinen und Trockner stehen in vielen Haushalten nebeneinander oder zumindest im selben Raum.

Ist der Platz jedoch begrenzt, gibt es praktischerweise auch die Möglichkeit, den Trockner auf die Waschmaschine zu stellen.

Hierfür benötigst du einen passenden, separat erhältlichen Stapelbausatz, damit die Geräte einen sicheren Halt haben.

Verwende die Schutzkappen für die Nivellier-Füße des Trockners, wenn Sie dem Stapelbausatz beiliegen.

Lege den Trockner hierfür vorsichtig seitlich auf eine geeignete Unterlage, um zu vermeiden, dass der Trockner oder der Untergrund beschädigt wird.

Setze den Stapelbausatz auf die Waschmaschine.

Bringe die Klammer für die Stapelaufstellung an der Waschmaschine an.

Entferne hierzu rechts auf der Rückseite der Waschmaschine zunächst die Befestigungsschraube des Gerätedeckels.

Befestige die Halteklammern mit den mitgelieferten Schrauben auf beiden Seiten an der Rückseite der Waschmaschine und jeweils am Stapelbausatz.

Ziehe erst die Schrauben der Waschmaschinen-Halteklammer und dann alle Schrauben des Stapelbausatzes fest.

Stelle nun den Trockner mit den hinteren Füßen in die Schiene des Stapelbausatzes.

Schiebe den Trockner jetzt vorsichtig nach hinten, bis die vorderen Füße in den Aussparungen platziert sind.

Achte darauf, dass die beiden Geräte-Fronten parallel ausgerichtet sind.

Befestige die Klammern links und rechts an der Front des Stapelbausatzes.

Zu guter Letzt: Setze die Abdeckung an die entsprechende Position.

Montage des Stapelbausatz SKK-DD (baugleich mit SKK-UDW)

1. Lege den Trockner vorsichtig auf die Seite, am besten auf das Verpackungsmaterial oder eine andere, geeignete Unterlage, um zu vermeiden, dass die Oberfläche des Trockners beschädigt wird.

2. Ersetze die Nivellierfüße gegen die beim Stapelbausatz mitgelieferten.

3. Setze den Stapelbausatz auf die Waschmaschine.

Samsung Stapelaufsatz auf Waschmaschine setzen

4. Stelle den Trockner aufrecht und bringe die Klammer für die Stapelaufstellung an.

Entferne hierzu rechts auf der Rückseite der Waschmaschine zunächst die Befestigungsschraube des Gerätedeckels. Damit die Klammer einfacher am Trockner angebracht werden kann, solltest du die Schraube noch nicht fest ziehen. Wiederhole die Schritte für die andere Seite.

5. Stelle den Trockner jetzt mit den Klammern auf die Waschmaschine. Richte die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des Trockners aus.

Samsung Trockner und Waschmaschine übereinander aufstellen

6. Ziehe die M4 x 12-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher an - erst die Schrauben der Waschmaschinenhalteklammer und dann alle Schrauben des Stapelbausatzes.

Samsung Stapelaufsatz Schrauben befestigen

7. Befestige die Abdeckkappen an der Front des Stapelbausatzes.

Samsung Stapelaufsatz Abdeckung anbringen

Halteklammervarianten für verschiedene Waschmaschinenmodelle im Überblick.

Halteklammern Typ SKK-DF:

  • WF7*F******
  • WF8*F******
  • WW7********
  • WW8********
  • WW9********
  • WF11*****
  • WF12*****
  • WW10*******
  • WW11*******
  • WW12*******

Halteklammern Typ SK-DH:

  • WW7********
  • WW8********
  • WW9********

Halteklammern Typ SK-DA:

  • WW6********
  • WW7********
  • WW8********

Häufig gestellte Fragen

  • Welche Voraussetzungen müssen für die Installation eines Stapelbausatzes erfüllt sein?

    Damit du deinen Trockner sicher auf deiner Waschmaschine platzieren kannst, müssen einige Bedingungen erfüllt sein. Zuerst ist es wichtig, dass beide Geräte von Samsung sind, um die Kompatibilität zu gewährleisten. Der wichtigste Punkt ist jedoch die Tiefe der Geräte: Dein Trockner darf nicht tiefer sein als deine Waschmaschine, da er sonst übersteht und die Stabilität gefährdet ist. Idealerweise sind beide Geräte gleich tief. Prüfe außerdem den Untergrund, auf dem die Waschmaschine steht. Er muss fest, eben und absolut waagerecht sein, um Vibrationen während des Schleuderns standzuhalten. Ein Holzboden ist beispielsweise oft ungeeignet.

  • Den passenden Stapelbausatz für deine Samsung Geräte zu finden, ist ganz einfach. Die Kompatibilität hängt von der Serie und der Tiefe deiner Waschmaschine und deines Trockners ab. Am sichersten fährst du, wenn du die genauen Modellbezeichnungen deiner Geräte zur Hand hast. Diese findest du auf dem Typenschild, das sich meist im Rahmen der Tür oder auf der Rückseite befindet. Mit diesen Modellnummern kannst du auf der Samsung Zubehör-Seite gezielt nach dem richtigen Verbindungssatz suchen. Achte besonders auf die Angaben zur Gerätetiefe, um sicherzustellen, dass der Bausatz perfekt passt und für einen sicheren Stand sorgt.

  • Ja, jedem Samsung Stapelbausatz liegt eine detaillierte Montageanleitung bei, die dich Schritt für Schritt durch den Installationsprozess führt. Die Anleitung ist bebildert und leicht verständlich aufgebaut. In der Regel umfasst die Montage folgende Schritte: Zuerst wird die Waschmaschine exakt ausgerichtet. Anschließend werden die Halterungen des Bausatzes auf der Oberseite der Waschmaschine befestigt. Danach hebst du den Trockner (am besten mit einer zweiten Person) auf die Waschmaschine und schiebst ihn in die Halterungen, bis er sicher einrastet. Zum Schluss wird alles mit den mitgelieferten Schrauben und oft auch einem Spanngurt gesichert.

  • Deine Sicherheit hat oberste Priorität. Stelle unbedingt sicher, dass die Waschmaschine auf einem stabilen und ebenen Untergrund steht und perfekt in der Waage ist. Das Heben des Trockners ist der kritischste Moment: Führe diesen Schritt immer zu zweit aus, um Verletzungen und Schäden an den Geräten zu vermeiden. Verwende ausschließlich den für deine Modelle vorgesehenen, originalen Samsung Stapelbausatz. Nur dieser garantiert, dass die Geräte fest und sicher miteinander verbunden sind. Ziehe vor der Montage bei beiden Geräten den Netzstecker und sichere sie gegen unbeabsichtigtes Einschalten.

  • Nein, davon raten wir dir dringend ab. Du solltest deinen Trockner niemals ohne einen passenden Stapelbausatz direkt auf die Waschmaschine stellen. Während des Schleuderns entstehen starke Vibrationen, die dazu führen könnten, dass der Trockner herunterfällt. Das kann nicht nur deine Geräte zerstören, sondern stellt auch ein erhebliches Sicherheitsrisiko dar. Ein Stapelbausatz verbindet beide Geräte mechanisch fest miteinander und sorgt für die nötige Stabilität und Sicherheit. Die Investition in den richtigen Verbindungssatz ist also unerlässlich, um deine Wasch-Trocken-Säule sicher zu betreiben.

Solltest du weitere Fragen zum Aufbau haben, wende dich einfach an unseren Support Service oder ein Service-Center.
