Die kleine Kabelkunde Hilfe im Steckerwirrwarr

By Stefan Tappert, 01.12.2015.

Welches Kabel gehört wozu?

"Welchen Anschluss haben Sie denn? Und da wollen Sie was für einen Stecker reinstecken? Aber da gehört doch ein Cat6-Kabel hinein, kein HDMI."

Willkommen im Kabel-Bingo. Genau diese Fragen habe ich mir gestern im Elektronikmarkt bei einem Verkäufer-Kunde-Gespräch anhören dürfen. Der Verkäufer – ein absoluter Profi, der Kunde – hoffnungslos verloren.
Damit ist jetzt Schluss. Die folgenden Zeilen machen den Kunden wieder zum König und den Verkäufer zum Dienstleister.

Also – welches Kabel ist wofür?

1 . Das altbekannte Antennenkabel kennt wohl jeder. Trotzdem gibt es auch hier Unterschiede. Mit einem kreisrunden Stecker auf beiden Seiten, auf der einen steht noch ein kleiner Stab in der Mitte, auf der anderen ein Röhrchen, verbindet man klassisch terrestrische Antennen wie DVB-T oder bald DVB-T2 und Kabelfernsehen. Besitzer von Satellitenschüsseln aber haben einen Schraubstecker (den sogenannten F-Stecker) mit einem in der Mitte herausstehendem Draht. Beide Steckerformen ermöglichen erst den Empfang des Fernsehbildes.

Diese Stecker sind für das Fernsehbild zuständig.

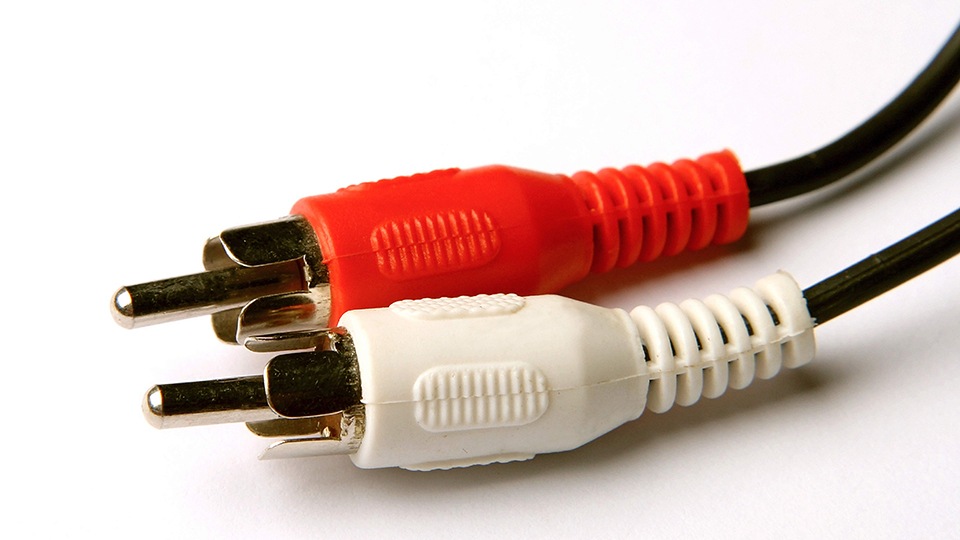

2 . Rot/weiß – Wenn ein rot/weißes Pärchen daherkommt, hat das nix mit Pommes zu tun, sondern es handelt sich um die analoge Tonverbindung. Der Stecker heißt Cinch-Stecker

Das klassische Tonkabel mit Cinch-Stecker.

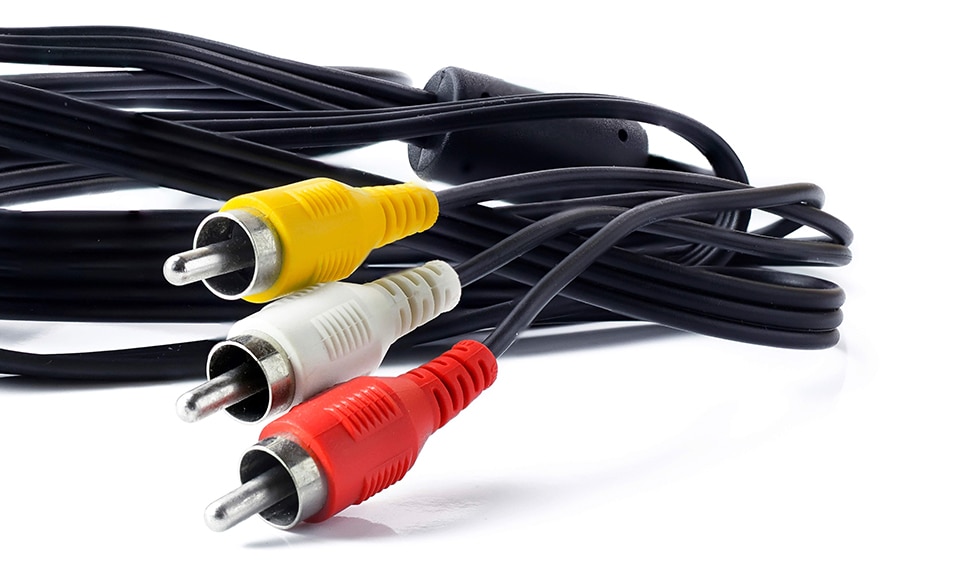

3 . Gelb – Wenn sich ein gelber Stecker hinzugesellt, der genauso aussieht, wie das Tonpärchen, dann ist dieser Stecker für das Bild. Der Stecker ist ebenfalls ein Cinch-Stecker. Mit diesem Stecker kann man beispielsweise Videos von einer älteren Videokamera direkt auf dem Fernseher abspielen.

Das klassische Bildkabel mit Cinch-Stecker.

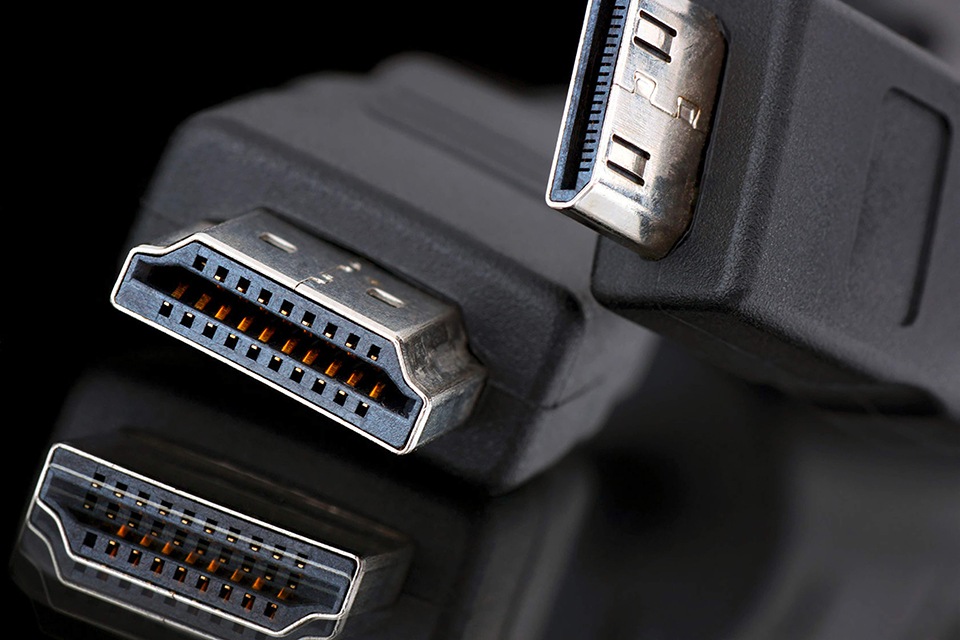

4 . Der nächste Stecker kann viele Farben haben aber nur eine Form – so ein bisschen wie ein plattgedrücktes Haifisch-Maul. Das ist ein HDMI-Stecker. Mit dem kann man Bild und Ton in höchster Qualität (in UHD-Auflösung) in einem Kabel übertragen. So werden zum Beispiel heute Blu-ray Player oder Spielkonsolen mit dem TV-Gerät verbunden.

Damit verbindet man heute die meisten Geräte in Bild und Ton.

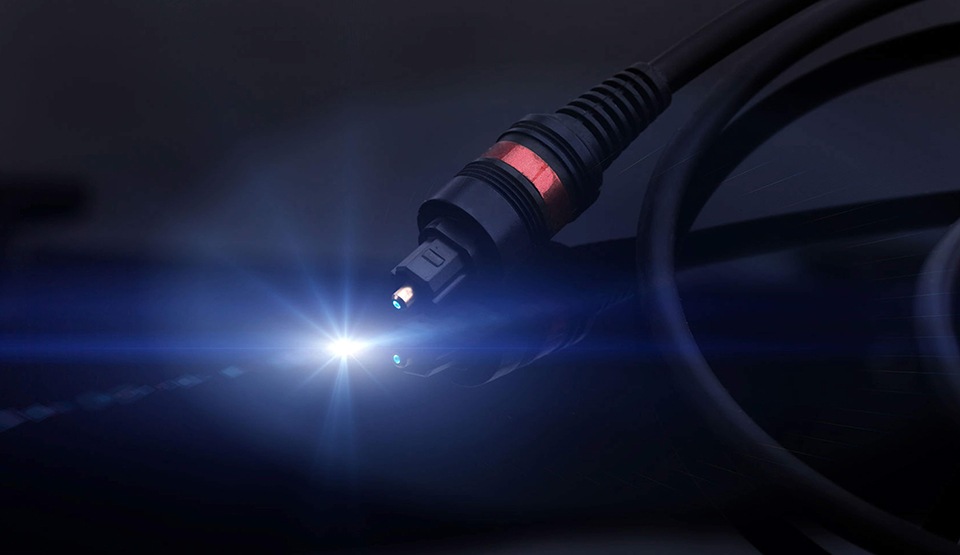

5 . Wenn das nächste Kabel auf beiden Seiten wie eine kleine Weihnachtsbaumlampe aus dem Steckerende herausleuchtet, handelt es sich um ein optisches Kabel. Damit kann man Ton digital übertragen, also in verlustfreier Qualität und in Mehrkanal (z.B. Dolby)

Das optische Kabel als Alternative für besten Sound.

6 . Wir alle kennen es vom Kopfhörer und genau diesen Ausgang gibt es an den meisten Fernsehern auch. Der kleine Klinkenstecker oder 3,5mm-Klinkenstecker. Auch er ist zur Tonübertragung, meist für an das TV-Gerät angeschlossene Kopfhörer, gedacht.

Der normale Stecker an einem Kopfhörer, 3,5mm Klinke.

7 . Der nächste Stecker hat seinen Siegeszug durch die Computertechnik angetreten und überträgt Daten von A nach B: ein sehr flaches Rechteck. Der USB-Stecker mit Kabel. Damit kann ich Handydaten wie Bilder oder Filme kabelgebunden auf den TV senden, kann USB-Stick-Daten auf dem Fernseher anschauen, das Handy laden oder z.B. eine Tastatur oder ein Gamepad ans TV-Gerät anschließen.

Mit USB-Kabeln werden heute millionenfach Daten übertragen.

8 . Es ist zwar flach, aber an den Enden rund. Wenn man will sieht es aus wie eine 8. Das kann nur ein Stromkabel sein. Meist wird dieses Kabel direkt in das Hauptgerät gesteckt.

Mit diesem Stecker bekommt der Fernseher überhaupt Strom.

9 . Wenn der Fernseher eine Connect Box hat, hat die auch ein eigenes Kabel. Und die Stecker sehen aus wie große HDMI-Stecker (siehe Punkt 3), also wie ein großes, plattgedrücktes Haifisch-Maul. Damit verbindet man die externe Anschlussbox mit dem TV-Gerät.

Mit nur einem Kabel können alle Daten auf den Fernseher gebracht werden.

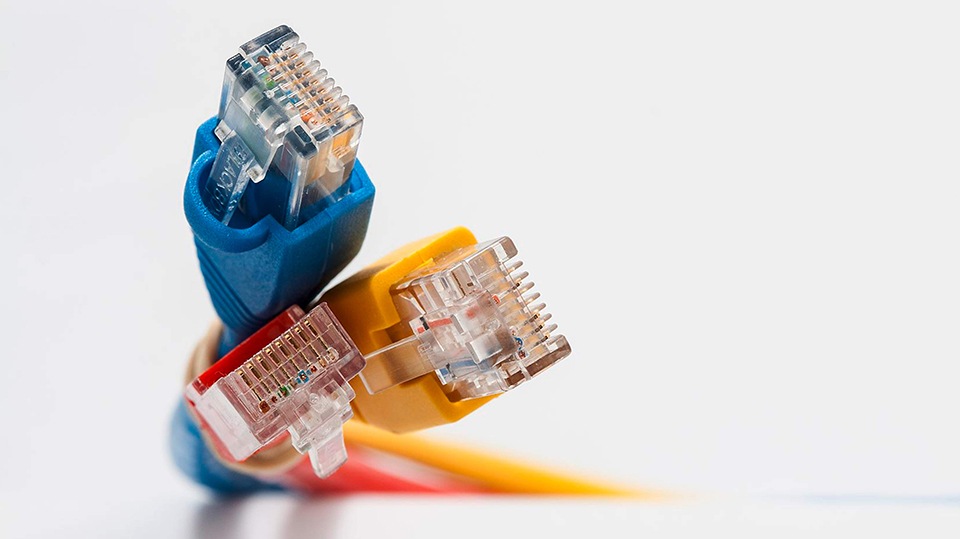

10 . Eines der wichtigsten Stecker heutzutage ist der Netzwerkstecker oder auch Cat-Kabel genannt. Der Stecker kann alle Farben haben, vorn an beiden Enden schaut es aber aus, als hätte er einen gläsernen Mund, in dem kleine bunte Kabel stecken. Auf der Nase kommt noch ein kleiner Einrasthebel dazu. Mit diesem Kabel kann man den Fernseher mit dem Internet bzw. einem Heimnetzwerk verbinden.

Mit dem Cat-Kabel/Netzwerkkabel kommt der Fernseher schnell ins Internet.

Ganz wichtig: Wenn Strom- und Tonkabel zu nah aneinander liegen oder der Stecker nicht richtig in der Buchse steckt, kann es gern mal brummen. Muss ja nicht sein! Ohne ist es wohl schöner.
