Wie stelle ich die Türhöhe bei meinem Side-by-Side oder French Door Kühlschrank ein?

Falls die Tür des Kühlabteils niedriger ist als die Tür des Gefrierabteils deines Samsung Kühlschranks, kannst du die Höhe der Kühlabteiltür manuell einstellen (die Gefrierabteiltür kann nicht verstellt werden).

Tür des Side-by-Side Kühlschranks einstellen

Wir zeigen dir am Beispiel des RH567K* wie du die Tür einstellen kannst:

1

Öffne die Tür des Kühlabteils und lockere die Klemmmutter (A), indem du sie mit dem im Lieferumfang enthaltenen Schraubenschlüssel im Uhrzeigersinn drehst.

Dreh die Klemmmuter an der Tür des Kühlabteils nach außen, um die Tür des Side-by-Side Kühlschranks einzustellen.

Hinweis: Die Klemmmutter befindet sich unten an der Tür des Kühlabteils.

2

Passe die Höhe der Kühlabteiltür an, indem du die Stellmutter (B) mit einem Schraubenschlüssel gegen den Uhrzeigersinn drehst.

Hinweis: Durch das Drehen gegen den Uhrzeigersinn wird die Gerätetür nach oben verschoben. Um die Gerätetür nach unten zu verschieben, drehen Sie die Stellmutter (B) im Uhrzeigersinn.

Dreh die Klemmmuter an der Tür des Kühlabteils nach innen.
3

Drehe die Klemmmutter (A) gegen den Uhrzeigersinn, nachdem du die Gerätetüren nivelliert hast, um den Justierfuß wieder zu fixieren.

Tür des French Door Kühlschranks einstellen

Wir zeigen dir am Beispiel des RF24H* wie du die Tür einstellen kannst:

1

Richte vor der Feineinstellung der Türen deinen French Door Kühlschrank zunächst aus.

Öffne hierzu das Schubfach des Gefrierabteils und nimm den unteren Korb heraus.

2

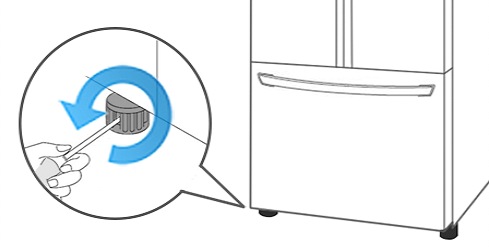

Schiebe anschließend einen Flachschlitz-Schraubendreher in die Kerbe des linken oder rechten Einstellhebels unter der Vorderseite deines Kühlschranks.

3 Drehe Schraubendreher im oder gegen den Uhrzeigersinn, um deinen French Door Kühlschrank auf der jeweiligen Seite leicht abzusenken oder anzuheben.
Es wird angezeigt, wo sich der Einstellhebel deines Samsung French-Door Kühlschranks befindet.

Hinweis: Verwende eine Wasserwaage, um festzustellen, ob dein French Door Kühlschrank waagerecht steht.

Bitte beachte: Die linke Tür deines French Door Kühlschranks RF24H* ist nicht höhenverstellbar. Kleinere Einstellungen der Türausrichtung kannst du nur an der rechten Tür vornehmen.

Einstellungen zur Türausrichtung des Samsung French Door Kühlschranks können nur an der rechten Tür vorgenommen werden.

1. Feststehendes Teil

2. Einstellbares Teil

4

Ziehe das FlexZone™-Schubfach (1) soweit heraus, bis das untere Scharnier (2) zu sehen ist.

Zieh zur Einstellung der Türhöhe deines Samsung French Door Kühlschranks das FlexZone-Schubfach heraus.
5

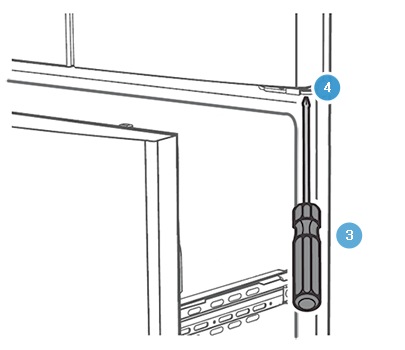

Führe anschließend einen Kreuzschlitzschraubendreher (3) in den Bolzen (4) des rechten Scharniers ein.

Verwende zur Einstellung der Tührhöhe des Samsung French Door Kühlschranks einen Kreuzschlitzschraubendreher.
6

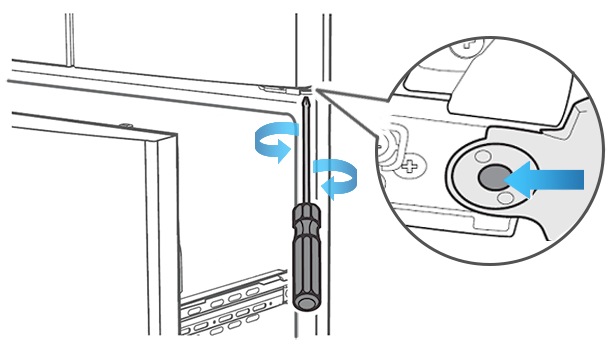

Drehe den Schraubendreher (3) um die Höhe der Tür anzupassen. Die Höhe verstellt sich je nach Drehrichtung.

Je nach Drehrichtung, verstellt sich die Tür des Samsung French Door Kühlschranks nach oben oder nach unten.

Hinweis: Falls du den Kühlschrank im leeren Zustand ausgerichtet hast, steht dieser nach dem Befüllen möglicherweise nicht mehr waagerecht. Nivelliere den Kühlschrank in diesem Fall erneut.
