Cómo utilizar el Jack compartido Componente 1/AV 1.

Fecha de última actualización : abr 20. 2018
1 El televisor LED utiliza un componente compartido 1 y AV 1 (compuesto). Lo que esto significa es que en lugar de tener dos conexiones independientes que han sido combinados en uno.

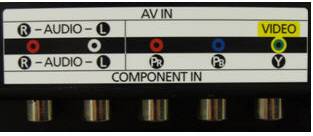

Antes de conectar su dispositivo externo a la TV que usted tendrá que identificar la toma combinado en su TV. Si se mira directamente a la parte trasera de la TV que usted debe ver una conexión que se parece a la imagen de abajo.

Cómo utilizar el Jack compartido Componente 1/AV 1.

Nota: dado que el componente y AV son una toma combinada sólo puede usar un tipo de conexión (componente o AV) a la vez.

Usted notará que la entrada es tanto la etiqueta como "AV IN" y "componente in" y que la aportación del verde (y) tiene un anillo amarillo alrededor de ella para indicar que el cable AV Video estaría conectado. Para explicar mejor cómo conectar una fuente de vídeo de componentes, haga clic en "Siguiente" para ir al paso 2.

2 Conexión de video Componente.

Conectar los cables de vídeo componente a la entrada que coincidirá con los colores de los cables con los colores de la toma de conexión.

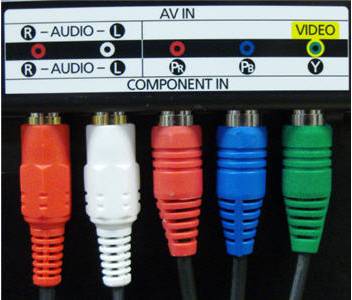

También puede seguir la etiqueta de guía de conexión. El cable de video verde se conecta a la toma de Y, video cable azul se conecta a la toma de Pb, el cable de vídeo rojo  conecta   a la oma de Pr, el cable de audio blanco se conecta al jack L y el cable de audio rojo se conecta al jack R. A continuación se muestra una imagen de cómo los cables de vídeo por  componentes se verá cuando esté conectado correctamente.

Cómo utilizar el Jack compartido Componente 1/AV 1.
3 Conexión AV

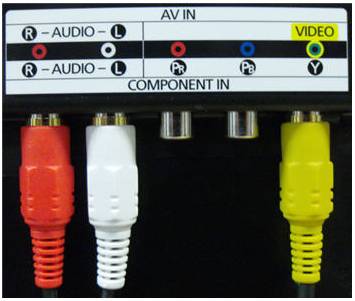

Para conectar los cables de AV a la entrada AV que coincidirán con los colores de los cables con los colores de la etiqueta de guía de conexión. El cable de vídeo amarillo se conecta  a la toma de la etiqueta de vídeo, el cable de audio blanco se conecta al jack L y el cable de audio rojo se conecta a la toma de R. A continuación se muestra una imagen de cómo los cables AV se verá cuando esté conectado correctamente.

Cómo utilizar el Jack compartido Componente 1/AV 1.
